Anexo I. Caracterización de los establecimientos industriales

El presente anexo detalla la forma de caracterizar los establecimientos industriales en relación con la seguridad en caso de incendio. Para ello, primeramente, se deberán clasificar los edificios y espacios abiertos que forman el establecimiento según su configuración. Posteriormente se deberán identificar los sectores de incendio (en edificios) y áreas de incendio (en espacios abiertos) y, por último, se deberá calcular el nivel de riesgo intrínseco de cada sector y área.

Los requisitos definidos en los anexos II y III del presente reglamento se determinarán para cada sector o área de incendio en función de la configuración a la que pertenezcan, de su nivel de riesgo intrínseco y de su superficie.

1. Clasificación de los edificios y espacios abiertos según su configuración.

   Los establecimientos industriales pueden estar formados por un conjunto de uno o varios edificios, partes de los mismos y espacios abiertos. Estos se clasificarán en función de su configuración teniendo en cuenta factores relativos a su situación, ubicación y entorno.

   De esta forma cada edificio y espacio abierto pertenecerá a uno de los siguientes tipos de configuración:

   1. 1.1 Configuraciones de edificios.

      1.1.1 Edificio tipo A

      El establecimiento considerado ocupa parcialmente un edificio que tiene, además, otros establecimientos, ya sean estos de uso industrial o de otros usos.

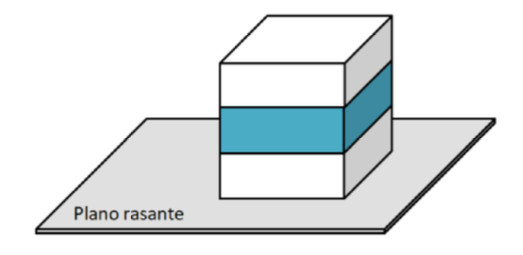

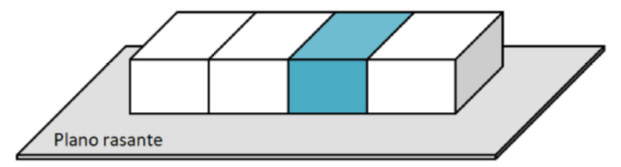

      Dentro de la configuración tipo A, en función de la parte del edificio que esté ocupada por el establecimiento considerado, se diferenciará entre tipo A_V o A_H, según si la separación de dicho establecimiento con los otros establecimientos del edificio se hace en vertical o en horizontal, tal y como se muestra en las figuras.





      En el caso de que la separación entre el establecimiento industrial considerado y los otros establecimientos mezcle simultáneamente características de los tipos A_V y A_H, se considerará tipo A_V.

      En el caso de que el establecimiento considerado ocupe todo el edificio, con estructura portante y cerramiento independiente, se clasificará como tipo B o C según corresponda en función de lo indicado en los siguientes párrafos.

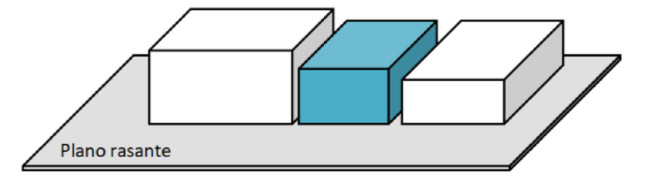

      1.1.2 Edificio tipo B

      El establecimiento considerado ocupa totalmente un edificio, con estructura portante y cerramiento independiente, que es adyacente a otro, u otros, edificios de otro establecimiento; o bien, está a una distancia de separación igual o inferior a tres metros de otro, u otros, edificios de otro establecimiento, ya sean estos de uso industrial o de otros usos.

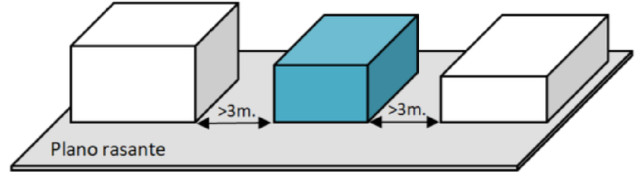

      1.1.3 Edificio tipo C

      El establecimiento considerado ocupa totalmente uno o varios edificios, que están a una distancia de separación superior a tres metros del edificio más próximo de otros establecimientos. Dicha distancia debe estar libre de mercancías combustibles o elementos intermedios susceptibles de propagar el incendio.



      Para establecimientos con varios edificios, estos se considerarán edificios independientes de un mismo establecimiento cuando la distancia de separación entre ellos sea superior a tres metros, o bien, cuando sus paredes colindantes cumplan con los requisitos de muro separador entre sectores de incendio, teniendo además estructura portante y cerramiento independiente. De lo contrario, dichos edificios se considerarán como un sólo edificio a los efectos de la presente clasificación.

      En el caso de existir comunicaciones entre distintos establecimientos o edificios, tales como túneles, pasarelas o cintas transportadoras, necesarias por motivos de producción, podrán seguir considerándose edificios tipo C siempre y cuando dichas comunicaciones dispongan de elementos de compartimentación respecto a ambos edificios, se garanticen las condiciones de evacuación y el posible colapso de su estructura no afecte a la de los edificios.

   2. 1.2 Configuraciones de espacios abiertos.

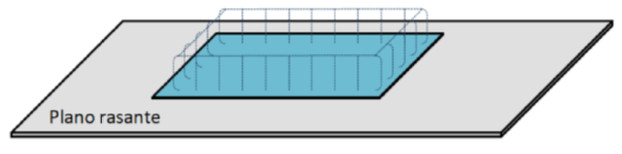

      Espacio tipo D: El establecimiento considerado ocupa un espacio abierto.



      El espacio abierto puede estar descubierto, o bien, cubierto por estructuras que carecen total o parcialmente de cerramientos laterales.

      En el caso de que el espacio tenga zonas cubiertas, se deberá disponer de aberturas laterales dimensionadas según los siguientes criterios:

      Tabla 1.1.1 Área lateral abierta (L), en función de la superficie cubierta (A) y la altura (H)

      	H < 5 metros	H ≥ 5 metros
      A < 500 m²	L ≥ 25 %	L ≥ 25 %
      A entre 500 y 1.500 m²	No admitido	L ≥ 50 %
      A > 1.500 m²	No admitido	L ≥ 70 %

      Donde:

      A: Área de la superficie cubierta.

      H: Altura interior desde el suelo hasta la cubrición.

      L: Área lateral permanentemente abierta al exterior (huecos) de la envolvente perimetral. Se expresa en porcentaje respecto al área lateral total (paredes cerradas + huecos).

      El área lateral abierta indicada debe estar distribuida de tal forma que se permita la rápida disipación del calor y humo. Cuando no se cumpla con los requisitos de la tabla, la zona cubierta se debe considerar como configuración tipo A, B o C, según corresponda.

      Los espacios tipo D pueden tener algunas zonas puntuales cerradas, tales como aseos o vestuarios, siempre que no alberguen la actividad principal del establecimiento y que no aumenten el riesgo de incendio.

   3. 1.3 Otras consideraciones.

      Cuando un edificio o espacio abierto no coincida exactamente con alguno de los tipos de configuraciones definidos en los apartados 1.1 y 1.2, se considerará que pertenece al tipo con que mejor se pueda equiparar o asimilar justificadamente.

      Cuando un establecimiento esté formado por varios edificios, partes de edificios o espacios abiertos con configuraciones diferentes, cada uno se deberá clasificar por separado con respecto a otros establecimientos, y los requisitos de los anexos II, III y IV del reglamento se aplicarán a cada uno de ellos según dicha clasificación.

2. Identificación de los sectores y áreas de incendio.

   2.1 Los edificios, partes de edificios y espacios abiertos que forman los establecimientos industriales se pueden dividir en una o varias zonas, las cuales constituirán sectores de incendio o áreas de incendio, según los siguientes criterios:

   1. Sector de incendio: Zona de un edificio en el interior de la cual se puede confinar (o excluir) el incendio durante un periodo de tiempo determinado, para que este no se pueda propagar a (o desde) otros sectores o áreas de incendio, ya sea mediante elementos constructivos delimitadores resistentes al fuego o por medio de espacios perimetrales al edificio.
   2. Área de incendio: Espacio abierto separado de otras zonas y definido por su perímetro. La disposición de los elementos en las áreas de incendio deberá ser tal que se limite la propagación del incendio a (o desde) edificios u otras áreas de incendio colindantes, ya sea mediante elementos resistentes al fuego o por medio de espacios perimetrales.

   2.2 A la hora de planificar cómo va a sectorizarse un establecimiento se debe tener en cuenta la naturaleza de las actividades que se vayan a realizar en él, sus riesgos inherentes, así como el resto de factores que puedan influir en la seguridad. En respuesta a todo ello, se podrá optar por establecer un único sector (o área) de incendio, o separar los procesos y almacenamientos en sectores diferenciados, o sectorizar el establecimiento en función del riesgo de cada actividad, o bien, utilizar otros criterios distintos a los anteriores. Todo ello sin perjuicio de las sectorizaciones mínimas que se puedan exigir en este reglamento o en otra reglamentación específica.

3. Caracterización de los sectores y áreas de incendio según su nivel de riesgo intrínseco.

   3.1 El nivel de riesgo intrínseco (NRI) de un sector o área de incendio refleja cual es el riesgo en este ante un posible incendio, derivado de la cantidad de materiales combustibles presentes, de su facilidad de inflamación, distribución y de la naturaleza de las actividades que se realizan en el lugar.

   El nivel de riesgo intrínseco será clasificado como bajo, medio o alto, y a su vez, se subclasificará entre los valores de 1 a 8 en función de la densidad de carga de fuego ponderada y corregida (Q_s) presente en el sector o área de incendio referido, atendiendo a la tabla 1.3.1.

   Tabla 1.3.1 Nivel de riesgo intrínseco (NRI) en función de la densidad de carga de fuego ponderada y corregida (Q_s)

   Nivel de riesgo intrínseco		Qs (MJ/m²)
   BAJO.	1	Qs ≤ 425
   	2	425 < Qs ≤ 850
   MEDIO.	3	850 < Qs ≤ 1.275
   	4	1.275 < Qs ≤ 1.700
   	5	1.700 < Qs ≤ 3.400
   ALTO.	6	3.400 < Qs ≤ 6.800
   	7	6.800 < Qs ≤ 13.600
   	8	Qs > 13.600

   3.2 La densidad de carga de fuego ponderada y corregida (Q_s) de cada sector o área de incendio se calculará usando alguno de los siguientes métodos posibles:

   1. Cálculo de Q_s a partir de los datos de combustibilidad de los materiales presentes (apartado 3.2.1).
   2. Cálculo de Q_s a partir de los datos de densidad de carga de fuego de las zonas con actividades de fabricación y otros procesos similares (apartado 3.2.2).
   3. Cálculo de Q_s a partir de los datos de densidad de carga de fuego de las zonas de almacenamiento (apartado 3.2.3).
   4. Cálculo de Q_s combinando varios de los métodos anteriores (apartado 3.2.4).

   A continuación, se desarrolla cada uno de los métodos:

   3.2.1 Cálculo de Q_s a partir de los datos de combustibilidad de los materiales presentes.

   Se aplicará la siguiente expresión:

   $$Q_s = \frac{\sum(q_i G_i C_i)}{A} R \quad (MJ/m^2)$$

   Donde:

   Q_s: densidad de carga de fuego ponderada y corregida del sector o área de incendio, en MJ/m².

   q_i: poder calorífico, en MJ/kg, de cada uno de los materiales combustibles (i) que existen en el sector o área de incendio.

   G_i: masa, en kilogramos, de cada uno de los materiales combustibles (i) que existen en el sector o área de incendio.

   C_i: coeficiente adimensional que pondera el grado de peligrosidad por la combustibilidad de cada uno de los materiales combustibles (i) que existen en el sector o área de incendio.

   R: coeficiente adimensional que corrige el grado de peligrosidad inherente a la actividad que se desarrolla en el sector o área de incendio (tal como producción, montaje, transformación, reparación o almacenamiento).

   A: superficie construida del sector de incendio o superficie del área de incendio, en metros cuadrados.

   Detalles a considerar:

   1. Respecto al valor de G_i de los materiales combustibles, debe considerarse la cantidad de los diferentes materiales combustibles que vaya a contener el sector o área de incendio, en condiciones máximas de producción o almacenamiento, considerando también los materiales de embalaje y transporte, tales como plásticos protectores encapsulados, cartón o palets de madera o de plástico, así como el mobiliario combustible. En estos casos, se debe calcular la cantidad de cada uno.
   2. En el caso de almacenamientos, debe indicarse el número máximo de palets o unidades de almacenamiento previstos y debe acompañarse de planos de la distribución en planta de las zonas y superficies de almacenamiento y de las secciones que reflejen las alturas máximas de almacenamiento.
   3. Los valores del poder calorífico, q_i, de cada material combustible, pueden deducirse de la tabla 1.3.3, o ser obtenidos de otras fuentes de información, cuyo uso debe justificarse.
   4. Los elementos y productos constructivos que forman parte del sector o área de incendio (tales como los presentes en las paredes o techos) también deben considerarse materiales combustibles e incluirse en el cálculo. El cálculo de su poder calorífico se puede realizar según la sistemática recogida en la norma UNE-EN ISO 1716, o bien, usando otras fuentes de referencia de reconocido prestigio, de forma justificada. Como excepción, en el caso de que el elemento constructivo esté separado del interior del sector por una capa resistente al fuego al menos EI 30, este puede no contabilizarse en el cálculo. Además, no es necesario considerar los materiales de construcción incombustibles (por ejemplo, hormigón o acero) ni aquellos cuya carga de fuego no sea relevante en comparación con la carga total del sector.
   5. Los valores del coeficiente de peligrosidad por combustibilidad, C_i, de cada material combustible pueden deducirse de la tabla 1.3.2, o de otras fuentes de información de reconocido prestigio cuyo uso debe justificarse. Alternativamente, también se puede usar la tabla 1.3.3, donde se incluyen valores de C_i de algunos materiales.
   6. El valor del coeficiente R puede deducirse de la tabla 1.3.4.
   7. El cálculo de Q_s puede simplificarse descartando de la fórmula los materiales no representativos por su escaso aporte a dicho valor. En el caso de aplicar dichas simplificaciones, en ningún caso el valor calculado de Q_s deberá desviarse más del 10 % del total que se obtendría si se hubieran tomado en consideración todos los materiales descartados. Además, en el caso de no conocer los valores exactos de un determinado material (G_i, q_i) podrán usarse estimaciones aproximadas y coeficientes de seguridad, siempre que se justifique su utilización y procedencia, y que el cálculo obtenido de Q_s es igual o superior al que se obtendría si se usaran los valores exactos.

   3.2.2 Cálculo de Q_s a partir de los datos de densidad de carga de fuego de las zonas con actividades de fabricación.

   De forma alternativa al método de cálculo de Q_s del apartado 3.2.1, para sectores o áreas de incendio con actividades específicas de fabricación y otros procesos similares, tales como producción, transformación, reparación o cualquier otra actividad distinta al almacenamiento, puede usarse la siguiente expresión:

   $$Q_s = \frac{\sum(q_{si} S_i C_i)}{A} R \quad (MJ/m^2)$$

   Donde:

   Q_s, C_i, R y A tienen el mismo significado que en el apartado 3.2.1.

   q_si: densidad de carga de fuego de cada zona con actividad (i) diferente según los distintos procesos que se realizan en el sector de incendio, en MJ/m².

   S_i: superficie construida de cada zona con actividad (i) diferente, en metros cuadrados.

   Detalles a considerar:

   1. Los valores de la densidad de carga de fuego media, q_si, pueden obtenerse tomando como referencia la tabla 1.3.5, donde se muestran valores medios para ciertas actividades comunes. Cuando no aparezca el valor de q_si de una actividad, o el valor que aparece no se ajuste al caso concreto, se deberá usar el valor de la actividad más asimilable, o en su defecto, calcular su valor basándose en los materiales existentes. En todo caso, será responsabilidad del proyectista asegurarse de que los valores de q_si utilizados son correctos y se ajustan a cada situación concreta, y en su caso, incrementar dichos valores o añadir los coeficientes de seguridad que sean precisos para garantizar que el cálculo obtenido no va a ser inferior a la situación real del establecimiento.
   2. En esta expresión, el coeficiente de ponderación C_i se aplicará a cada zona con actividad diferente, obteniéndose su valor de la tabla 1.3.5.
   3. Para el valor de superficie S_i de las actividades, debe considerarse la extensión de los diferentes materiales combustibles, maquinaria, equipos, acopios, mobiliario y demás, que vaya a contener el sector o área de incendio, en condiciones máximas de producción. Deberá acompañarse de planos de la distribución en planta de las zonas y superficies de las actividades. Por otra parte, no se contabilizarán por separado los acopios, depósitos de materiales o productos reunidos para la manutención de los procesos productivos de montaje, transformación o de reparación, o resultantes de los mismos, cuyo consumo o producción sea diario y constituyan el llamado «almacén de día». Estos materiales o productos se considerarán incorporados a la actividad a la que deban ser aplicados o de donde procedan.
   4. En total, considerando todas las zonas, el sumatorio de superficies de cada zona (ΣS_i) debe ser igual a A. Si existieran grandes zonas diáfanas (vacías, sin actividad y sin carga de fuego), dichas zonas se podrán contemplar por separado en el sumatorio como zonas sin carga de fuego (q_si=0). (Zonas de preparación de pedidos, muelles de carga o zonas similares donde pueda existir carga de fuego de forma habitual, han de considerarse como zonas con actividad).
   5. Al valor de Q_s obtenido hay que sumarle además la carga de fuego proveniente de los elementos y productos constructivos, aplicando la expresión del apartado 3.2.1 y las consideraciones citadas allí. En el caso de que el elemento constructivo esté separado del interior del sector por una capa resistente al fuego al menos EI 30, este puede no contabilizarse en el cálculo. Además, podrá optarse por descartar la carga de fuego de los elementos de construcción en su totalidad si se justifica que el Q_s obtenido se desvía menos del 10 % del total que se obtendría si estos se hubieran tomado en consideración.

   3.2.3 Cálculo de Q_s a partir de los datos de densidad de carga de fuego de las zonas de almacenamiento.

   Para sectores o áreas de incendio dedicadas al almacenamiento, puede usarse la siguiente expresión:

   $$Q_s = \frac{\sum(q_{vi} h_i S_i C_i)}{A} R \quad (MJ/m^2)$$

   Donde:

   Q_s, C_i, R y A tienen el mismo significado que en el apartado anterior.

   q_vi: carga de fuego, aportada por cada metro cúbico con diferente tipo de almacenamiento de materiales (i) existente en el sector o área de incendio, en MJ/m³.

   h_i: altura de cada uno de los almacenamientos de materiales (i), en metros.

   S_i: superficie construida de cada uno de los almacenamientos de materiales (i), en metros cuadrados.

   Detalles a considerar:

   1. Los valores de la carga de fuego por metro cúbico, q_vi, aportada por cada uno de los combustibles, pueden obtenerse tomando como referencia la tabla 1.3.5. Cuando no aparezca el valor de q_vi, o el valor que aparece no se ajuste al caso concreto, se deberá usar el valor más asimilable, o en su defecto, calcular su valor basándose en los materiales existentes. En todo caso, será responsabilidad del proyectista asegurarse de que los valores de q_vi utilizados son correctos y se ajustan a cada situación concreta, y en su caso, incrementar dichos valores o añadir los coeficientes de seguridad que sean precisos para garantizar que el cálculo obtenido no va a ser inferior a la situación real del establecimiento. Además, deberá indicarse el número máximo de unidades de almacenamiento previstas (por ejemplo, palets) y acompañarse de planos de la distribución en planta de las zonas y superficies de almacenamiento y de las secciones que reflejen las alturas máximas de almacenamiento.
   2. En esta expresión, el coeficiente de ponderación C_i se aplicará a cada zona con diferente tipo de almacenamiento, obteniéndose su valor de la tabla 1.3.5.
   3. La superficie S_i corresponde a la superficie del almacén, incluyendo el espacio donde estén físicamente los productos almacenados (tales como estanterías). En función de si la superficie S_i incluye o no la superficie de los pasillos adyacentes que pudieran existir, necesarios para la realización de la actividad de almacenamiento, en la tabla 1.3.5 se deberá escoger el valor de q_vi correspondiente: q_vi de «almacenamiento bruto» si S_i incluye los pasillos adyacentes, o q_vi de «almacenamiento neto» si S_i no incluye los pasillos adyacentes.
   4. En total, considerando todas las zonas, el sumatorio de superficies de cada zona (ΣS_i) debe ser igual a A. Si existieran grandes zonas diáfanas (vacías, sin actividad y sin carga de fuego), dichas zonas se podrán contemplar por separado en el sumatorio como zonas sin carga de fuego (q_vi=0). (Debe tenerse en cuenta si las superficies S_i se han calculado con valores q_vi de almacenamiento bruto o neto. En el caso de haber usado los valores de almacenamiento neto, las superficies de los pasillos adyacentes se deben sumar por separado como zonas sin carga de fuego).
   5. Al valor de Q_s obtenido hay que sumarle además la carga de fuego proveniente de los elementos y productos constructivos, aplicando la expresión del apartado 3.2.1 y las consideraciones citadas allí. En el caso de que el elemento constructivo esté separado del interior del sector por una capa resistente al fuego al menos EI 30, este puede no contabilizarse en el cálculo. Además, podrá optarse por descartar la carga de fuego de los elementos de construcción en su totalidad si se justifica que el Q_s obtenido se desvía menos del 10 % del total que se obtendría si estos se hubieran tomado en consideración.

   3.2.4 Cálculo de Q_s combinando varios de los métodos anteriores.

   3.2.4.1 Para sectores o áreas de incendio que tengan tanto zonas de fabricación como también zonas de almacenamiento.

   Si en un mismo sector o área coexisten zonas de producción y de almacenamiento, para calcular Q_s, se puede aplicar una combinación de las dos expresiones de los apartados 3.2.2 y 3.2.3:

   $$Q_s = \frac{\sum(q_{si} S_i C_i) + \sum(q_{vi} h_i S_i C_i)}{A} R \quad (MJ/m^2)$$

   Donde el primer sumatorio incluye las zonas con actividades de fabricación y el segundo sumatorio las de almacenamiento. Las consideraciones a tener en cuenta son las mismas que las indicadas en los apartados 3.2.2 y 3.2.3. En total, considerando todas las zonas, el sumatorio de superficies (ΣS_i) debe ser igual a A.

   3.2.4.2 En el caso de ser necesario, también se puede usar una combinación de las tres expresiones de los apartados 3.2.1, 3.2.2 y 3.2.3, por zonas:

   $$Q_s = \frac{\sum(q_{si} S_i C_i) + \sum(q_{vi} h_i S_i C_i) + \sum(q_i G_i C_i)}{A} R \quad (MJ/m^2)$$

   Donde el primer sumatorio incluye zonas con actividades de fabricación, el segundo sumatorio zonas de almacenamiento y el tercero incluye el resto de zonas que no se hayan considerado en los sumatorios anteriores.

   3.2.4.3 De forma alternativa a los métodos anteriores, para el cálculo del riesgo intrínseco se puede recurrir también al uso de otros métodos de evaluación de reconocido prestigio. En tales casos, deberá justificarse en el proyecto el método empleado.

   3.3 Cálculo de la carga de fuego total ponderada y corregida (Q_T).

   Cuando sea necesario conocer la carga de fuego total ponderada y corregida (Q_T), esta se puede calcular aplicando cualquiera de las expresiones de Q_s (medida en MJ/m²) de los apartados anteriores, omitiendo la división por la superficie A (medida en m²), lo que obtiene el resultado en megajulios. Alternativamente, el mismo resultado se obtiene multiplicando Q_s por A.

   Por ejemplo, para el apartado 3.2.1, la expresión de Q_T sería la siguiente:

   $$Q_T = \sum(q_i G_i C_i) R \quad (MJ)$$

   Tabla 1.3.2 Grado de peligrosidad de los materiales combustibles: Valores del coeficiente de peligrosidad por combustibilidad (C_i)

   Grado de peligro (1) (2) (3)	1	2	3	4	5
   Valor de Ci	Ci= 1,60 o bien, Ci= 1,92 si es fumígeno (4)	Ci= 1,40 o bien, Ci= 1,68 si es fumígeno	Ci= 1,20 o bien, Ci= 1,44 si es fumígeno	Ci= 1,00 o bien, Ci= 1,20 si es fumígeno	Ci= 1,00 o bien, Ci= 1,20 si es fumígeno
   Explosivos.	H200. [Ejemplos: nitrato de etilo, hidroxilamina, nitroglicerina]. H201 div.1.1. [Ejemplos: trinitrotolueno TNT].	H202 div.1.2. [Ejemplos: cartuchos, cerillas de Bengala].	H203 div.1.3.	H204 div.1.4.	H205 div.1.5. H206 div.1.6.
   Sólidos.	Se inflaman muy fácilmente y se consumen muy rápido. H228 cat.1. [Ejemplos: fósforo rojo, polvo o virutas de magnesio, pentaclorobenceno]. H250 sólidos pirofóricos. [Ejemplos: cadmio, polvo de aluminio, magnesio, circonio o cinc].	Se inflaman y se consumen rápidamente. H228 cat.2. [Ejemplos: películas de celuloide, alcanfor].	Fácilmente combustibles. [Ejemplos: algodón, azufre, benzol, café, carbono, cartón (sin compactar), caucho, cereales, fibras de coco, harina, madera en fibras o madera o corcho en pequeños trozos, papel en hojas, poliestireno espumado (EPS y XPS), resinas epoxi, telas de lino, textiles].	Medianamente combustibles. [Ejemplos: acetato de polivinilo (PVAc), almidón, antraceno, antracita, azúcar, cartón (compactado), caucho, cuero, ebonita, grasas vegetales, hulla, lana, leche en polvo, madera o corcho en grandes trozos, mantequilla, papel comprimido, poliamida (PA), policarbonato (PC), poliestireno (PS), polietileno (PE), poliuretano (PU), rayón, sisal, tabaco, té, turba].	Difícilmente combustibles (solo en contacto con el fuego). [Ejemplos: acetamida, cloruro de polivinilo (PVC), resinas fenólicas (PF), resinas de urea-formol (UF)].
   Líquidos.	Líquidos y vapores extremadamente inflamables. H224 cat.1. [Ejemplos: acetaldehído, dietil éter, furano, gasolina]. H225 cat.2. [Ejemplos: acroleína, alcohol etílico (>70%) o metílico, ciclohexano, ciclopentano, dietilamina, dietilacetona, hexano, octano, pentano, sulfuro de carbono, tolueno]. H250 líquidos pirofóricos. [Ejemplos: dimetilcinc, triclorosilano].	Líquidos y vapores muy inflamables. H226 cat.3 con punto de inflamación inferior a 55°C. [Ejemplos: acetato de amilo, ácido acético, aguarrás, alcohol butílico, dipenteno, xileno].	Líquidos y vapores inflamables. Punto de inflamación comprendido entre 55°C y 100°C. [Ejemplos: aceite de creosota, anilina, benzaldehído, gasoil, tetralina].	Punto de inflamación superior a 100°C. [Ejemplos: aceites de algodón, lino u oliva, ácido benzoico, glicerina].	Difícilmente combustibles (sin punto de inflamación, solo en contacto con el fuego). [Ejemplos: cloroformo, dioxina, fosfamida].
   Gases.	Gas extremadamente inflamable. H220 cat.1. [Ejemplos: acetileno, butano, cloruro de vinilo, hidrógeno, metano, monóxido de carbono, propano].	Gas inflamable. H221 cat.2. [Ejemplos: amoniaco anhidro].			Difícilmente combustibles. [Ejemplos: bromometano].
   Aerosoles.	H222 cat.1.	H223 cat.2.			Difícilmente combustibles.
   Peróxidos orgánicos y Reacción espontánea.	H240 Tipo A.	H241 Tipo B.	H242 Tipo C. H242 Tipo D.	H242 Tipo E. H242 Tipo F.	H242 Tipo G.
   Combustión espontánea.	H251 cat.1. [Ejemplos: Hiposulfito de sodio, etanolato o metanolato de sodio o de potasio].	H252 cat.2.
   Notas de la tabla: Nota 1: En las casillas de la tabla se indican las Frases H según el Reglamento (CE) n.º 1272/2008 del Parlamento Europeo y del Consejo, de 16 de diciembre de 2008, sobre clasificación, etiquetado y envasado de sustancias y mezclas, y por el que se modifican y derogan las Directivas 67/548/CEE y 1999/45/CE y se modifica el Reglamento (CE) n.º 1907/2006 (Reglamento CLP). Nota 2: Si un material presenta diferentes grados de peligro en función de sus características (por ejemplo, si es inflamable y autorreactivo) se adoptará la que determine el mayor grado de coeficiente Ci. Nota 3: Alternativamente, para la clasificación en alguna de las cinco columnas de la tabla también puede utilizarse la «Clasificación de materias y mercancías» del Catálogo CEA, en donde el coeficiente «GG» del catálogo corresponde al «grado de peligro» de la tabla. También pueden emplearse justificadamente otras tablas similares de reconocido prestigio. En caso de discrepancia con la clasificación según Frases H se adoptará la del Reglamento CLP. Nota 4: Se consideran «fumígenos» aquellos materiales que, en caso de incendio, desprenden una gran cantidad de humo tal que puede dificultarse la evacuación y los trabajos de extinción. La existencia de productos fumígenos supone incrementar el coeficiente Ci en un 20 %, tal y como se indica en la tabla. Puede justificarse la característica fumígena de los materiales utilizando la «Clasificación de materias y mercancías» del Catálogo CEA (propiedad complementaria «Fu») o tablas similares de reconocido prestigio. Algunos ejemplos de elementos fumígenos son: aceites lubricantes, acetileno, anilina, asfalto, benzol, caucho, fibras de poliéster, gasolina, neumáticos, petróleo, plásticos espumados, resinas o tolueno.

   Tabla 1.3.3 Valores de poder calorífico de diversas sustancias (q)

   Material	N.º CAS (1)	Poder calorífico (q)	Ci (2)	CLP (3)
   Aceite de creosota.	90640-84-9	37,62 MJ/kg	1,44 (4)
   Aceite de granos de algodón (semillas).		37,62 MJ/kg	1,00
   Aceite de linaza.	8001-26-1	39,30 MJ/kg	1,00
   Aceite de lino.		37,62 MJ/kg	1,00
   Aceite de oliva.	8001-25-0	39,60 MJ/kg	1,00
   Aceite de parafina.	8042-47-5	41,80 MJ/kg	1,00
   Aceite lubricante.		42,00 MJ/kg	1,20 (4)
   Aceite mineral.		45,90 MJ/kg	1,44 (4)
   Aceite vegetal.		41,80 MJ/kg	1,00
   Acetaldehído.	75-07-0	27,07 MJ/kg	1,60	H224
   Acetileno.	74-86-2	49,91 MJ/kg	1,92 (4)	H220
   Ácido acético.	64-19-7	14,56 MJ/kg	1,40	H226
   Algodón en fardos.		15,48 MJ/kg	1,20
   Algodón (fibra textil).		17,40 MJ/kg	1,20
   Gasolina.	8006-61-9	46,80 MJ/kg	1,92 (4)	H224
   Madera aserrada.		12,60 MJ/kg	1,20 (5)
   Polietileno (PE).	9002-88-4	43,92 MJ/kg	1,00
   Nota 1: «N.º CAS» es el número de registro del Chemical Abstract Services de la American Chemical Society. Se incluye en la tabla a efectos meramente informativos para ayudar a la identificación del material. Nota 2: Como alternativa al uso de la tabla 1.3.2, en la presente tabla se incluyen los valores de Ci de varios materiales. Nota 3: La columna «CLP» incluye las Frases H según el Reglamento (CE) n.º 1272/2008. Nota 4: Materiales eminentemente fumígenos. Nota 5: Puede tomarse un valor de 1 si se justifica que son trozos compactos de grandes dimensiones. Nota 6: Puede tomarse un valor de 1 si se justifica que es papel o cartón compactado (por ejemplo: libros, bobinas, apilamientos...). Nota 7: En estos casos el poder calorífico se da en unidades diferentes a MJ/kg para facilitar el cálculo. Esto debe tenerse en consideración para poder aplicar las expresiones. De este modo, para obtener el valor de la carga de fuego se deberá multiplicar por la unidad correspondiente (unidades de producto o dimensiones en m²) en vez de por la masa (kg).

   Tabla 1.3.4 Criterios para determinar el valor del coeficiente «R» de un sector o área de incendio

   R	Casuísticas
   0,8	R será 0,8 en sectores o áreas de incendio dedicados exclusivamente a almacenamientos de baja altura (máximo 2,50 metros) y de superficie en planta limitada (inferior a 50 m²). A efectos de determinar esta superficie, no será necesario tener en cuenta almacenamientos de superficies inferiores, separados entre ellos por medio de un espacio libre a su alrededor de no menos de 2,5 metros, o bien, con elementos compartimentadores de resistencia EI 30 o superior. No obstante lo anterior, no se podrá usar un valor de 0,8 para R cuando haya actividades donde la tabla 1.3.5 (columna Rmin) especifique un valor superior.
   1	R será 1 por defecto, siempre que no se den las casuísticas para ser un valor distinto, hecho que deberá justificarse debidamente.
   1,4	R será 1,4 cuando en el sector o área de incendio se cumpla una de las siguientes situaciones: a) Cuando las actividades que se realizan en el sector o área de incendio, o las condiciones de estos, entrañen un aumento significativo de la probabilidad de inicio de un incendio, debido a fuentes de referencia térmica, química o equivalente. Por ejemplo: trabajos habituales con chispas o llamas abiertas. También R será al menos 1,4 en el caso de que se desarrolle en el lugar alguna de las actividades marcadas en la tabla 1.3.5 como tal (columna Rmin). b) Cuando existan zonas donde la distribución de los materiales hace que, ante un posible incendio, este se pueda propagar rápidamente. Por ejemplo: almacenamientos de materiales combustibles de altura superior a 5 metros, los cuales ocupan una superficie en planta significativa (igual o superior a 100 m²). A efectos de determinar esta superficie, no será necesario tener en cuenta almacenamientos de superficies inferiores, separados entre ellos por medio de un espacio libre a su alrededor de no menos de 5 metros, o bien, con elementos compartimentadores de resistencia EI 30 o superior.
   1,8	R será 1,8 cuando en el sector o área de incendio se cumplan simultáneamente las dos situaciones a) y b) citadas en la fila superior. Por ejemplo, porque tenga una zona de trabajos con llamas y una zona de almacenamiento donde se pueda propagar rápidamente el incendio.

   Tabla 1.3.5 Valores de densidad de carga de fuego media de actividades de fabricación (q_s), de almacenamiento (q_v) y sus coeficientes asociados (C_i, R_min)

   Actividad	Producción	Almacenamiento bruto (1)	Almacenamiento neto (2)	Ci	Rmin (3)
   	qs (MJ/m²)	qv (MJ/m³)	qv (MJ/m³)
   A. OFICINAS.
   Oficinas.	700			1,44	1
   Salas de reuniones, salas de conferencias.	300			1,44	1
   Archivos.		1.600	2.100	1,20
   B. CARTÓN, PAPEL
   Fábrica de cartón/cartón ondulado:
   Almacenamiento de materias primas.		1.700	2.200	1,20
   Almacenamiento en bobinas.		3.700	14.700	1,20
   Producción, transformación.	1.500			1,20	1
   Notas de la tabla: Nota 1: Cuando se emplee el valor de qv de «almacenamiento bruto», la superficie Si a aplicar debe corresponder con la superficie del almacén, incluyendo el espacio donde estén físicamente los productos almacenados (tales como estanterías) e incluyendo también los pasillos adyacentes necesarios para la realización de la actividad de almacenamiento. Nota 2: Cuando se emplee el valor de qv de «almacenamiento neto», la superficie Si a aplicar debe corresponder con la superficie estrictamente ocupada por los productos almacenados (tales como estanterías) sin incluir los pasillos adyacentes necesarios para la realización de la actividad de almacenamiento. Nota 3: El valor de Rmin de la presente tabla debe leerse conjuntamente con la tabla 1.3.4. Esto significa que el valor de R a aplicar será como mínimo el marcado como Rmin y que podría tener que incrementarse al aplicar los criterios de la tabla 1.3.4.

Anexo II. Requisitos constructivos de los establecimientos industriales

A continuación, se describen los requisitos constructivos que deben cumplir los establecimientos industriales en relación con su seguridad contra incendios. Dichos requisitos dependerán de la caracterización realizada previamente según el anexo I.

I. Definiciones.

Se establecen las siguientes definiciones:

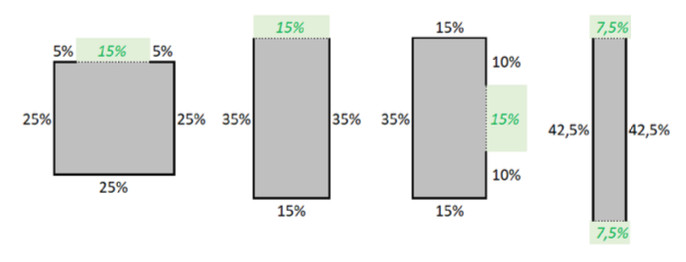

1. Fachada accesible: Se consideran fachadas accesibles de un edificio o establecimiento industrial, a aquellas que dispongan de huecos que permitan el acceso desde el exterior al personal de los Servicios de Extinción de Incendios y Salvamento, debiendo dichos huecos cumplir las condiciones señaladas en la sección 4, apartado 2 del presente anexo.
2. Estructura portante: Se entenderá por estructura portante de un edificio a la constituida por los siguientes elementos: forjados, vigas, soportes y estructura principal y secundaria de cubierta.
3. Cubierta ligera: Se entiende como ligera a aquella cubierta según se define en la tabla 3.1 del apartado 3.1.1 del Documento Básico «Seguridad Estructural Acciones en la Edificación» (DB-SE-AE) del CTE.

Adicionalmente, se tomarán las siguientes definiciones del CTE DB-SI, en su anejo SI A, «Terminología»:

1. Altura de evacuación.
2. Escalera abierta al exterior.
3. Escalera especialmente protegida.
4. Escalera protegida.
5. Espacio exterior seguro.
6. Origen de evacuación.
7. Pasillo protegido.
8. Reacción al fuego.
9. Recorrido de evacuación.
10. Recorridos de evacuación alternativos.
11. Resistencia al fuego.
12. Salida de edificio.
13. Salida de emergencia.
14. Salida de planta.
15. Sector bajo rasante.
16. Vestíbulo de independencia.
17. Zona de ocupación nula.
18. Zona de refugio.

II. Condiciones del comportamiento ante el fuego de los productos de construcción y elementos constructivos.

En este anexo se establecen los requisitos de comportamiento ante el fuego (resistencia al fuego y reacción al fuego) que deben cumplir los productos de construcción y elementos constructivos.

Dichos requisitos se basan en las clasificaciones europeas de resistencia o reacción al fuego y se definen estableciendo las prestaciones mínimas que los productos deben alcanzar para las características esenciales correspondientes, según lo dispuesto en el Reglamento (UE) 2024/3110 del Parlamento Europeo y del Consejo, de 27 de noviembre de 2024, por el que se establecen reglas armonizadas para la comercialización de productos de construcción y se deroga el Reglamento (UE) n.º 305/2011, o en su caso, en el Reglamento (UE) n.º 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011, para los productos con marcado CE.

En caso de no disponer de marcado CE, dicha clasificación se obtendrá según lo recogido en el Real Decreto 842/2013, de 31 de octubre, por el que se aprueba la clasificación de los productos de construcción y de los elementos constructivos en función de sus propiedades de reacción y de resistencia frente al fuego.

De forma alternativa, para determinar la característica de resistencia al fuego de las estructuras y elementos, también podrá seguir lo dispuesto en el apartado 1, «Generalidades», y apartado 6, «Determinación de la resistencia al fuego», de la sección SI 6 del CTE DB-SI y en los anejos C a F que se citan allí.

III. Ubicaciones no permitidas.

No se permite la ubicación de sectores de incendio con uso o actividad industrial en los edificios de los establecimientos industriales en las siguientes situaciones:

1. De riesgo intrínseco alto, en configuraciones de tipo A_V, excepto en los casos recogidos en la tabla 2.1.1.
2. De riesgo intrínseco alto nivel 8, en configuraciones de tipo A_H o de tipo B, excepto en los casos recogidos en la tabla 2.1.1.
3. De riesgo intrínseco medio, en sectores en planta bajo rasante, en configuraciones de tipo A_V. Adicionalmente, en el caso de que un mismo sector tenga partes sobre y bajo rasante, la parte que esté bajo rasante no podrá ser de riesgo intrínseco medio, calculado el riesgo de esa parte según el anexo I y considerando para ello la carga de fuego y la superficie de dicha parte bajo rasante.
4. De riesgo intrínseco alto, en sectores en planta bajo rasante, en configuraciones de tipo A_H. Adicionalmente, en el caso de que un mismo sector tenga partes sobre y bajo rasante, la parte que esté bajo rasante no podrá ser de riesgo intrínseco alto, calculado el riesgo de esa parte según el anexo I y considerando para ello la carga de fuego y la superficie de dicha parte bajo rasante.
5. De cualquier riesgo, en segunda planta bajo rasante, o plantas inferiores a esta.
6. De riesgo intrínseco medio, en configuraciones de tipo A_V, cuando la longitud de la fachada accesible sea inferior a 5 metros.
7. De riesgo intrínseco medio o alto, en configuraciones de tipo A_H o de tipo B, cuando la longitud de la fachada accesible sea inferior a 5 metros.
8. De riesgo intrínseco medio o bajo, en planta sobre rasante cuya altura de evacuación sea superior a 15 metros, en configuraciones de tipo A_V.
9. De riesgo intrínseco alto, en planta sobre rasante cuya altura de evacuación sea superior a 15 metros, en configuraciones de tipo A_H o de tipo B.

Sección 1. Propagación interior

1. Compartimentación de los establecimientos industriales.

1.1 Los establecimientos industriales se deben compartimentar en sectores de incendio (cuando estén localizados en edificios) y/o en áreas de incendio (cuando estén localizados en espacios abiertos) según lo indicado en esta sección.

1.2 Todo establecimiento industrial debe constituir, al menos, un sector de incendio o, en su caso, un área de incendio.

1.3 La máxima superficie construida admisible de cada sector de incendio será la que se indica en la tabla siguiente. Dicha superficie máxima dependerá del nivel de riesgo intrínseco del sector y del tipo de configuración a la que pertenezca.

1.4 La resistencia al fuego de los elementos constructivos que delimiten un sector de incendio con otro, tales como paredes y techos, no será inferior a lo indicado en la tabla siguiente:

1.5 Las áreas de incendio en espacios abiertos de configuración tipo D (excepto las de riesgo bajo nivel 1), deberán estar separadas de otras zonas del mismo establecimiento por medio de una de las siguientes opciones:

1. Por medio de una separación mínima de 5 metros entre el perímetro del área y los materiales combustibles almacenados en ella que puedan propagar un incendio. En el caso de que exista un almacenamiento de materiales combustibles de altura mayor de 5 metros, la separación entre ellos y el perímetro del área deberá ampliarse a la misma distancia que dicha altura. En el caso de que la separación citada sea entre dos áreas del mismo establecimiento, se admitirá que dicha separación esté repartida entre ambas áreas.

   La separación perimetral señalada deberá estar descubierta para permitir la rápida disipación del calor y humo, salvo que se justifique documentalmente que la cubierta no perjudica este objetivo, así como que se cumplen los criterios de abertura fijados en el anexo I para la configuración tipo D.

2. Cuando no exista la separación indicada en el párrafo anterior entre el perímetro del área y los materiales combustibles almacenados en ella, deberán existir elementos compartimentadores que aseguren una resistencia al fuego mínima de EI 60, 90 o 120 en áreas de riesgo bajo, medio o alto respectivamente (o REI 60, 90 o 120 si tienen función portante) de forma que se garantice la no propagación del incendio del área considerada. Cuando dicha compartimentación se realice por medio de elementos separadores verticales situados en el perímetro del área, tales como muros, estos tendrán una altura de, al menos, 1 metro superior a la altura de los materiales combustibles almacenados y serán prolongados 1 metro en proyección horizontal en sus extremos laterales.

   En el caso de que una parte del perímetro del área sea colindante con una parte de una fachada de un edificio y no exista separación a los materiales combustibles, esa parte de la fachada también deberá poseer la citada resistencia al fuego (EI o REI) y las dimensiones indicadas anteriormente. Además, en el caso de tener la fachada una altura superior a la indicada, no podrá tener zonas cuya resistencia al fuego sea inferior a la EI o REI solicitadas hasta, al menos, 5 metros por encima de la altura de los materiales combustibles almacenados, pudiendo justificadamente reducirse esta altura hasta un mínimo de 1 metro por encima de la altura de los materiales, siempre que se justifique que, debido a las características del material almacenado (por su escasa cantidad, baja combustibilidad, disposición u otros motivos), dicha separación es suficiente para evitar la propagación.

   En el caso de existencia de puertas en la fachada que requieran de resistencia al fuego, pueden aplicarse las mismas consideraciones que en la nota 3 de la tabla 2.1.2.

3. En el caso de espacios abiertos con muelles de carga, estacionamientos de vehículos, pequeños porches, movimientos habituales de materiales en tránsito situados a la salida de un edificio, así como otras actividades similares, si no fuera posible realizar la separación señalada en los epígrafes anteriores respecto a los edificios del establecimiento industrial considerado, se tomarán acciones para considerar el posible riesgo que puedan generar dichas actividades, debiendo en este caso las bocas de incendio equipadas, hidrantes o extintores que puedan ser requeridos según el anexo III (en el interior o exterior de los edificios), estar situados de forma que puedan actuar en caso de incendio en estas zonas.

1.6 En las áreas de incendio en espacios abiertos (configuración tipo D), la distribución de los materiales combustibles deberá cumplir los siguientes requisitos:

1. Para materiales sólidos, o bien materiales envasados, que se encuentren almacenados por medio de un apilamiento unos sobre otros (o agrupados, amontonados, a granel o de otra forma equivalente):
   1. Superficie máxima de cada pila: 500 m².
   2. Volumen máximo de cada pila: 3.500 m³.
   3. Altura máxima de cada pila: 15 metros.
   4. Longitud máxima de cada pila: 20 metros. Si la anchura del pasillo entre pilas es mayor o igual a 2,5 metros, la longitud máxima será de 45 metros.
   5. Separación mínima entre pilas: 1,5 metros.
   6. Cada 65 metros de almacenamiento se deberá disponer de una separación entre pilas de, al menos, 5 metros de anchura. En el caso de que la altura de la pila sea mayor de 5 metros, dicha separación deberá ampliarse a la misma distancia que dicha altura.
2. En otros casos distintos, los materiales se deberán colocar asegurando que se limite la propagación del incendio y se facilite la extinción, de forma que se consiga un resultado equivalente a lo previsto en la letra a). Esta particularidad deberá estar justificada.

2. Espacios ocultos. Paso de instalaciones a través de elementos de compartimentación de incendios.

2.1 La compartimentación contra incendios de los sectores debe tener continuidad en los espacios ocultos, tales como patinillos, cámaras, falsos techos, suelos elevados o galerías subterráneas (canalizaciones o conductos) de todo tipo de instalaciones, entre otros, salvo cuando éstos estén compartimentados respecto de los primeros al menos con la misma resistencia al fuego, pudiendo reducirse ésta a la mitad en los registros para mantenimiento y en los sellados de orificios de paso de canalizaciones de líquidos no inflamables ni combustibles.

2.2 La resistencia al fuego requerida a los elementos de compartimentación de incendios se debe mantener en los puntos en los que dichos elementos son atravesados por elementos de las instalaciones, tales como cables, tuberías, conducciones o conductos de ventilación, entre otros, excluidas las penetraciones cuya sección de paso no exceda de 50 cm². Para ello puede optarse por una de las siguientes alternativas:

1. Disponer un elemento que, en caso de incendio, obture automáticamente la sección de paso y garantice en dicho punto una resistencia al fuego al menos igual a la del elemento atravesado, tal como una compuerta cortafuegos automática EI t (i ↔ o) siendo t el tiempo de resistencia al fuego requerida al elemento de compartimentación atravesado, o bien, un dispositivo intumescente de obturación, como por ejemplo, en caso de tuberías que atraviesen un sector de incendios y que estén hechas de material combustible o fusible, en donde el sistema de sellado debe asegurar que el espacio interno que deja la tubería al fundirse o arder también queda sellado.
2. Elementos pasantes que aporten una resistencia al menos igual a la del elemento atravesado. Por ejemplo, conductos de ventilación EI t (i ↔ o) siendo t el tiempo de resistencia al fuego requerida al elemento de compartimentación atravesado. De este modo, los sistemas que incluyen conductos, tanto verticales como horizontales, que atraviesen elementos de compartimentación y cuya función no permita el uso de compuertas (extracción de humos, ventilación de vías de evacuación, entre otros), deben ser resistentes al fuego o estar adecuadamente protegidos en todo su recorrido con el mismo grado de resistencia al fuego que los elementos atravesados.

   En el caso de patinillos, estos se pueden considerar como suficientemente estancos (y por tanto a cuyas bajantes no les sería exigible la clasificación de reacción al fuego) si estos están delimitados por un cerramiento que, al menos, tenga la resistencia al fuego exigida a los elementos (sectores) que atraviesa, incluso en los puntos en los que dicho cerramiento es atravesado por instalaciones cuya sección de paso exceda de 50 cm², y cuyos registros, caso de existir, tengan al menos el 50 % de dicha resistencia al fuego.

   Respecto a los registros resistentes al fuego que puedan existir en patinillos o conductos de instalaciones, no es obligatorio que estos dispongan de un sistema de cierre automático, dado que estos deben permanecer siempre cerrados y su uso se limita únicamente a tareas de mantenimiento.

3. Reacción al fuego de los elementos constructivos.

3.1 Los productos utilizados como revestimiento o acabado superficial deben tener, como mínimo, las siguientes prestaciones:

3.2 Los productos situados en el interior de falsos techos o suelos elevados, tanto los utilizados para aislamiento térmico y para acondicionamiento acústico como los que constituyan o revistan conductos de aire acondicionado o de ventilación, o similar, deben ser de clase B-s3,d0 o más favorable.

Para los productos incluidos en paredes y cerramientos que constituyan una capa contenida en un suelo, pared o techo, se aplicará lo dispuesto en la nota 3 de la tabla anterior.

3.3 Los cables situados en el interior de falsos techos o suelos elevados serán, al menos, de clase C_ca-s1b,d1,a1. En el caso de galerías subterráneas, los cables situados en ellas también deberán cumplir con estas prestaciones, salvo que dichas galerías estén compartimentadas.

El resto de cables deberán cumplir con las prestaciones que para ellos se establezca en la reglamentación específica que les sea de aplicación.

3.4 Los requisitos de reacción al fuego de otros componentes de las instalaciones eléctricas (sistemas de conducción de cables tales como tubos, bandejas, canales protectoras o conductos cerrados de sección no circular) se regulan en su reglamentación específica.

4. Instalaciones técnicas de servicios.

4.1 Las instalaciones de los servicios eléctricos (incluyendo generación propia, distribución, toma, cesión y consumo de energía eléctrica), las instalaciones de energía térmica procedente de combustibles sólidos, líquidos o gaseosos (incluyendo almacenamiento y distribución del combustible, aparatos o equipos de consumo y acondicionamiento térmico), las instalaciones frigoríficas, las instalaciones de empleo de energía mecánica (incluyendo generación, almacenamiento, distribución y aparatos o equipos de consumo de aire comprimido) y las instalaciones de movimiento de materiales, manutención y elevadores de los establecimientos industriales cumplirán los requisitos establecidos por los reglamentos vigentes que específicamente las afectan.

4.2 En el caso de que los cables eléctricos alimenten a equipos o circuitos de servicios no autónomos, que deban permanecer en funcionamiento durante un incendio, estos deberán estar protegidos para mantener la corriente eléctrica durante, al menos, el tiempo para el que esté previsto que deba funcionar el equipo. Esta protección se puede conseguir mediante diferentes soluciones técnicas, tales como el uso de conductos o elementos constructivos resistentes al fuego, o bien, mediante el uso de cables con resistencia intrínseca frente al fuego.

Para este último caso (cables no protegidos que deban tener resistencia intrínseca frente al fuego), se pueden utilizar cables ensayados conforme a la norma UNE-EN IEC 60331-1 o UNE-EN 50200, tomando como referencia aquellos que sean de, al menos, clase P90 o PH90, o bien, de otra clase en el caso de que se justifique que se les requiere un tiempo de funcionamiento distinto, y salvo que la legislación específica indique otra cosa.

Se deberá prestar especial atención a las condiciones y sistemas de instalación a emplear, para que en caso de incendio y durante el tiempo que el cable deba asegurar la continuidad del suministro, ofrezca un soporte fiable y seguro.

Sección 2. Propagación exterior

1. Medianerías, muros, forjados y fachadas de edificios.
   1. 1.1 Con el fin de limitar el riesgo de propagación del incendio en edificios a otros establecimientos, la resistencia al fuego mínima de los elementos separadores de los sectores de incendio del establecimiento considerado con los otros establecimientos, tales como medianerías, muros, cerramientos o forjados, será la siguiente:

1. 1.2 En el caso de que dos edificios de un mismo establecimiento industrial estén a una distancia de separación igual o inferior a 3 metros, se considerarán como un mismo sector de incendio a no ser que existan elementos separadores entre ambos que cumplan con los requisitos de muro separador entre sectores de incendio, según lo establecido en la tabla 2.1.2 (o bien, en la tabla 2.1.3 en el caso de que aplique la nota 4 de la tabla 2.1.2 en ambos edificios).
2. 1.3 Con el fin de limitar el riesgo de propagación exterior horizontal del incendio a través de la fachada entre sectores de incendio de un mismo establecimiento industrial, o hacia otro establecimiento, o bien, hacia una escalera protegida o pasillo protegido, se aplicarán las siguientes consideraciones:

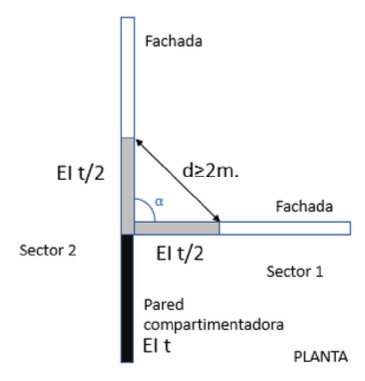

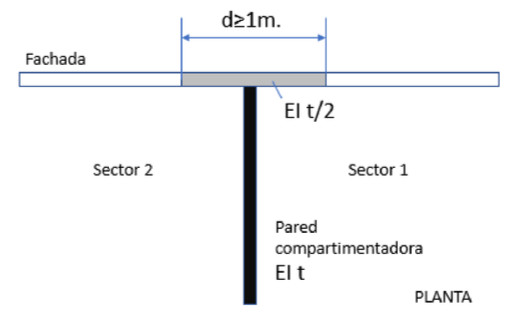

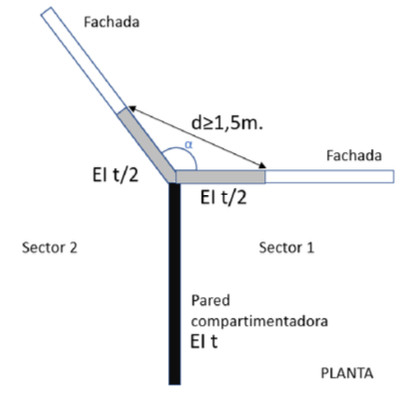

   1. a) Cuando un elemento constructivo que compartimenta sectores de incendio acometa en una fachada, en un mismo establecimiento industrial, la resistencia al fuego (EI, o bien, REI en los elementos que tengan función portante) de dicha fachada será, al menos, igual al 50 % de la exigida a aquel elemento constructivo, en una franja cuya anchura será tal que los puntos de la fachada que no alcancen los valores de resistencia al fuego indicados, deberán estar separados como mínimo una distancia «d» en proyección horizontal, en función del ángulo «α» formado por los planos exteriores de dicha fachada, de la siguiente manera:

$$d = 3 - (\alpha/90)$$

Donde «d» es la distancia de separación (en metros) y «α» el ángulo formado por los planos exteriores de la fachada (entre 90° y 180°).

Nota: Para fachadas con ángulo α > 180° se podrán aplicar las mismas distancias que las fijadas para fachadas planas. Para fachadas con ángulo α < 90°, ver condiciones en letra c).

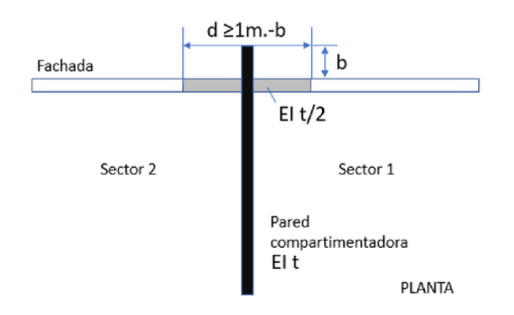

En fachadas planas, la distancia «d» podrá reducirse si existen elementos verticales salientes aptos para impedir el paso de las llamas que aseguren una correcta compartimentación. En este caso, la distancia «d» podrá reducirse en la dimensión del citado saliente.

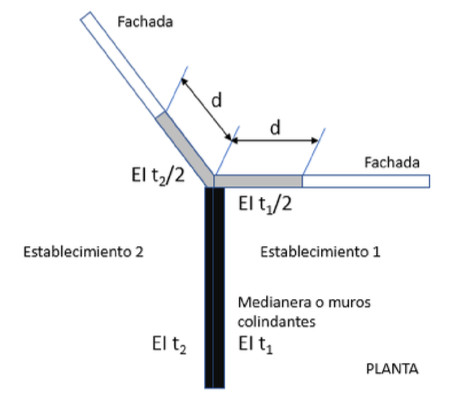

2. b) Cuando se trate de establecimientos diferentes, los puntos de la fachada del establecimiento considerado que no alcancen los valores de resistencia al fuego indicados, cumplirán la distancia mínima de «d» (determinada según lo indicado anteriormente, tabla 2.2.2) en proyección horizontal hasta el punto de intersección entre ambas fachadas.

Alternativamente a lo indicado aquí, podrá aceptarse reducir la distancia hasta la indicada en la letra a) anterior, siempre que haya un acuerdo vinculante y permanente en el tiempo entre ambos establecimientos para mantener la resistencia al fuego en dichas distancias (que deberá ser, al menos, EI t/2 del sector del establecimiento con mayores exigencias).

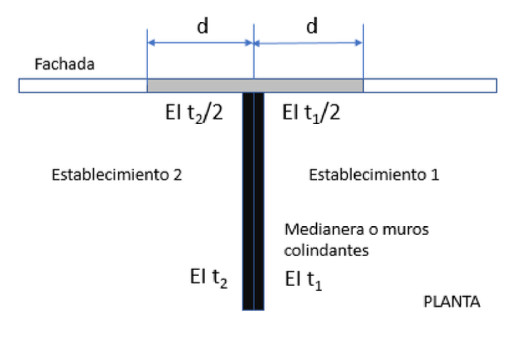

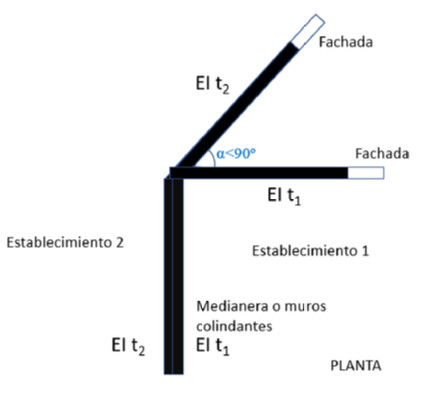

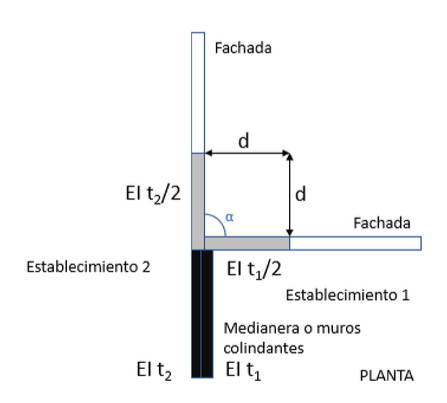

3. c) Cuando se trate de fachadas entre dos establecimientos diferentes que formen un ángulo inferior a 90°, o bien, de fachadas enfrentadas a una distancia de separación de hasta 3 metros, dichas partes de las fachadas separadas a una distancia igual o inferior a 3 metros se considerarán como muros colindantes y se aplicará lo dispuesto en la nota 4 de la tabla 2.2.1.

En el caso de que dichas fachadas pertenezcan al mismo establecimiento industrial, se aplicará lo dispuesto en el apartado 1.2.

4. 1.4 Con el fin de limitar el riesgo de propagación exterior vertical del incendio a través de la fachada entre sectores de incendio de un mismo establecimiento industrial, o hacia otro establecimiento, o bien, hacia una escalera protegida o pasillo protegido, se aplicarán las siguientes consideraciones:

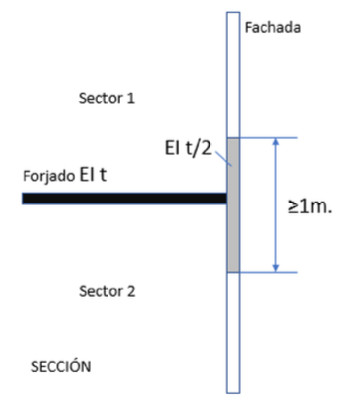

   Cuando un forjado que compartimenta sectores de incendio acometa a una fachada, la resistencia al fuego (EI, o bien, REI en los elementos que tengan función portante) de esta será, al menos, igual al 50 % de la exigida a dicho elemento constructivo, en una franja cuya altura será, como mínimo, de 1 metro, medida sobre el plano de la fachada.

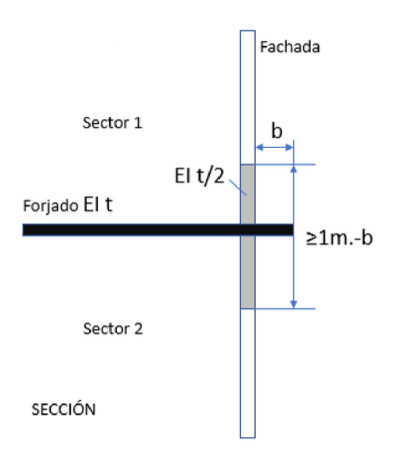

En caso de existir elementos salientes aptos para impedir el paso de las llamas, la altura de dicha franja podrá reducirse en la dimensión del citado saliente.

5. 1.5 La clase de reacción al fuego de los sistemas constructivos de fachada que ocupen más del 10 % de su superficie será, como mínimo, y en función de la altura total de la fachada:
   1. a) D-s3,d0 en fachadas de altura hasta 10 metros;
   2. b) C-s3,d0 en fachadas de altura hasta 18 metros;
   3. c) B-s3,d0 en fachadas de altura superior a 18 metros.
   Dicha clasificación debe considerar la condición de uso final del sistema constructivo incluyendo aquellos materiales que constituyan capas contenidas en el interior de la solución de fachada y que no estén protegidas por una capa que sea EI 30 como mínimo.
6. 1.6 Los sistemas de aislamiento situados en el interior de cámaras ventiladas deben tener al menos la siguiente clasificación de reacción al fuego en función de la altura total de la fachada:
   1. a) D-s3,d0 en fachadas de altura hasta 10 metros;
   2. b) B-s3,d0 en fachadas de altura hasta 28 metros;
   3. c) A2-s3,d0 en fachadas de altura superior a 28 metros.
   Debe limitarse el desarrollo vertical de las cámaras ventiladas de fachada en continuidad con los forjados resistentes al fuego que separan sectores de incendio. La inclusión de barreras E 30 se puede considerar un procedimiento válido para limitar dicho desarrollo vertical.
7. 1.7 En aquellas fachadas de altura igual o inferior a 18 metros cuyo arranque inferior sea accesible al público desde la rasante exterior o desde una cubierta, la clase de reacción al fuego, tanto de los sistemas constructivos mencionados en el apartado 1.5 como de aquellos situados en el interior de cámaras ventiladas en su caso, debe ser al menos B-s3,d0 hasta una altura de 3,5 metros como mínimo.

2. Cubiertas de edificios.

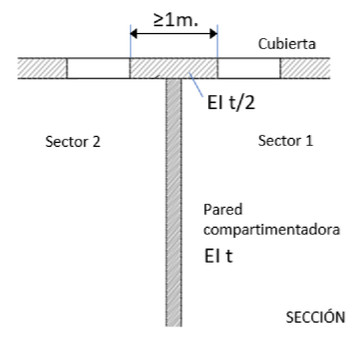

   1. 2.1 Con el fin de limitar el riesgo de propagación exterior del incendio por la cubierta, cuando un elemento constructivo de compartimentación de sectores de incendio de un establecimiento acometa a la cubierta, la resistencia al fuego (EI, o REI en los elementos que tengan función portante) de esta será, al menos, igual a la mitad de la exigida a aquel elemento constructivo, en una franja cuya anchura sea igual a 1 metro repartido entre ambos sectores.

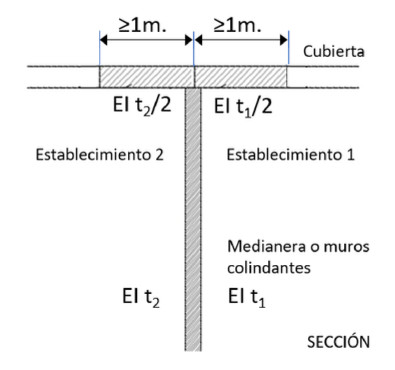

2. 2.2 Cuando una medianería o muros colindantes entre dos establecimientos diferentes acometan a la cubierta, la resistencia al fuego (EI, o REI en los elementos que tengan función portante) de esta será, al menos, igual a la mitad de la exigida a aquellos elementos constructivos, en una franja cuya anchura sea igual a 1 metro en cada uno de los establecimientos.

Alternativamente, podrá aceptarse reducir la distancia hasta la indicada el apartado 2.1 anterior, siempre que haya un acuerdo vinculante y permanente en el tiempo entre ambos establecimientos para mantener la resistencia al fuego en dichas distancias (que deberá ser, al menos, EI t/2 del sector del establecimiento con mayores exigencias).

3. 2.3 Como alternativa a las condiciones anteriores, puede optarse por prolongar la medianería o el elemento compartimentador un metro por encima del acabado de la cubierta.

4. 2.4 Cuando no sean posibles las opciones anteriores (en reformas de edificios ya existentes), la compartimentación podrá estar formada por una barrera horizontal de un metro de ancho, situada por debajo de la cubierta, fijada a la medianería y, al menos, la mitad de la resistencia al fuego exigida a aquel elemento constructivo. En dicho caso, la barrera no se instalará en ningún caso a una distancia mayor de 40 cm de la parte inferior de la cubierta y debe garantizarse su permanencia en caso de colapso de partes de la cubierta no resistentes al fuego. Por encima de dicha franja no podrá haber elementos constructivos o materiales susceptibles de trasmitir el incendio.

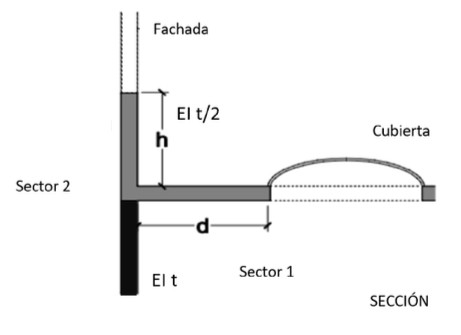

5. 2.5 En el encuentro entre una cubierta y una fachada que pertenezcan a sectores de incendio o a establecimientos diferentes, la altura «h» sobre la cubierta a la que deberá estar cualquier zona de la fachada cuya resistencia al fuego no sea, al menos, el 50 % del EI del elemento constructivo, será la que se indica a continuación, en función de la distancia «d» de la fachada, en proyección horizontal, a la que esté cualquier zona de la cubierta cuya resistencia al fuego tampoco alcance dicho valor.

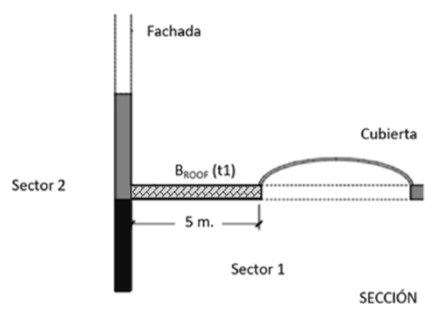

6. 2.6 En el encuentro entre una cubierta y una fachada que pertenezcan a sectores de incendio o a establecimientos diferentes, cuando dicha fachada tenga zonas cuya resistencia al fuego sea inferior al 50 % del EI del elemento constructivo, los materiales que ocupen más del 10 % del revestimiento o acabado exterior de las zonas de cubierta situadas a menos de 5 metros de distancia de la proyección vertical de cualquier zona de fachada que esté por encima de dicha cubierta, deben pertenecer a la clase de reacción al fuego B_ROOF (t1), incluidos los posibles lucernarios, claraboyas y cualquier otro elemento de iluminación o ventilación.

   Este requisito no será de aplicación en el caso de que la cubierta y la fachada formen parte de edificios distintos, separados a más de 3 metros entre ambos.

3. Propagación exterior de los establecimientos industriales ubicados en espacios abiertos.
   1. 3.1 Las áreas de incendio ubicadas en espacios abiertos de configuración tipo D (excepto las de riesgo bajo nivel 1) deberán:
      1. a) Estar separadas de los establecimientos colindantes por una distancia entre los materiales combustibles almacenados y el límite del establecimiento según se indica en el apartado 1.5.a) de la Sección 1, salvo que la normativa urbanística aplicable garantice dicha distancia entre el área de incendio y el lindero, o bien,
      2. b) estar separadas de los establecimientos colindantes por elementos compartimentadores que aseguren una resistencia al fuego mínima de EI 120, 180 o 240 para áreas de riesgo bajo, medio o alto respectivamente, con las mismas consideraciones que aparecen en el apartado 1.5.b) de la Sección 1.
   2. 3.2 En el caso de que tengan algunas zonas cubiertas o zonas con cerramientos laterales asimilables a fachadas, deberán cumplirse los requisitos de los apartados 1 y 2 anteriores que les sean aplicables.

Sección 3. Evacuación de ocupantes

1. Compatibilidad de los elementos de evacuación.
   1. 1.1 Cuando en un edificio de tipo A_V o A_H coexistan establecimientos industriales y no industriales, la evacuación a través de las zonas comunes del edificio deberá satisfacer las condiciones establecidas en el CTE DB-SI, mientras que la evacuación por el interior de los establecimientos industriales deberá satisfacer las condiciones expuestas en el apartado 3 de la presente sección.

      La evacuación del establecimiento industrial podrá realizarse por las zonas comunes del edificio siempre que el acceso a estos se realice a través de un vestíbulo de independencia.

      Si el número de ocupantes del establecimiento industrial (P, calculado según el apartado 2) es superior a 50 personas, deberá contar con una salida independiente del resto del edificio.

   2. 1.2 Para los establecimientos industriales en edificios con zonas de uso no industrial bajo la misma titularidad que deban constituir sectores de incendio independientes de acuerdo con el artículo 4 del reglamento, «Compatibilidad reglamentaria», la evacuación de dichos sectores de uso no industrial deberá satisfacer las condiciones establecidas en el CTE DB-SI.
   3. 1.3 La evacuación de los establecimientos industriales ubicados en edificios de tipo A_V o A_H donde todos los establecimientos sean de uso industrial, o bien, en donde coexistan establecimientos industriales y no industriales que no compartan recorridos de evacuación a través de zonas comunes, así como también en edificios de tipo B o C, deberá satisfacer las condiciones expuestas en el apartado 3.
   4. 1.4 La evacuación de los establecimientos industriales ubicados en espacios abiertos (configuración tipo D) deberá satisfacer las condiciones expuestas en el apartado 4.
2. Cálculo de la ocupación.

   Para la aplicación de las exigencias relativas a la evacuación de los establecimientos industriales, se determinará su ocupación, «P», para cada uno de sus sectores, deducida de las siguientes expresiones:

   1. a) P = 1,10 p, cuando p < 100.
   2. b) P = 110 + 1,05 (p – 100), cuando 100 < p < 200.
   3. c) P = 215 + 1,03 (p – 200), cuando 200 < p < 500.
   4. d) P = 524 + 1,01 (p – 500), cuando 500 < p.

   Donde «p» representa el número de personas que ocupa el sector de incendio, de acuerdo con la documentación laboral que regule el funcionamiento de la actividad.

   Los valores obtenidos para «P», según las anteriores expresiones, se redondearán al entero inmediatamente superior.

3. Evacuación de los establecimientos industriales ubicados en edificios.
   1. 3.1 Número de salidas y longitud de los recorridos de evacuación.

      3.1.1 Número de salidas: Se basará en lo dispuesto en el apartado 3 de la Sección SI 3 del CTE DB-SI, a partir de la ocupación calculada según el presente reglamento y añadiendo las siguientes consideraciones:

      1. a) Los sectores de incendio de riesgo intrínseco alto de superficie construida superior a 50 m² deberán disponer de, al menos, dos salidas alternativas.
      2. b) Los sectores de incendio de riesgo intrínseco medio o bajo, de superficie construida superior a 50 m² deberán disponer de, al menos, dos salidas alternativas, cuando su número de ocupantes (P) sea superior a 50 personas, o cuando esté previsto para ser utilizado para la evacuación de más de 50 personas (incluyendo posibles ocupantes de otras zonas del establecimiento que deban utilizar el paso por dicho sector para alcanzar la salida).
   2. 3.1.2 La longitud de los recorridos de evacuación de los sectores de incendio hasta la salida de planta o de edificio, no superarán los valores indicados en la siguiente tabla y prevalecerán sobre los establecidos en la tabla 3.1 de la Sección SI 3 del CTE DB-SI:

13. 3.1.3 Otras consideraciones:
    1. a) La salida de planta desde un sector a otro sector de incendio alternativo no precisará de vestíbulo de independencia siempre y cuando el sector de origen tenga una ocupación (P) de hasta 25 personas (en su caso, incluyendo también a aquellos ocupantes provenientes de otras zonas que deban utilizar el paso por dicho sector para alcanzar la salida), o bien, cuando la altura libre de planta en ambos sectores sea igual o mayor de 5 metros.
    2. b) En las zonas de los sectores cuya actividad impide la presencia de personal (por ejemplo, en almacenes operados automáticamente), los requisitos de evacuación serán de aplicación solamente a las zonas donde pueda existir presencia habitual de personas. Esta particularidad deberá estar justificada.
    3. c) Los requisitos de esta sección no son aplicables a las condiciones de evacuación de zonas de uso exclusivo por personal especializado en mantenimiento, reparaciones, controles o actividades similares, cuyo acceso y evacuación son particulares, como pueden ser un foso de ascensor, una galería de instalaciones, una cubierta de uso restringido, entre otros, ni a los elementos destinados a dicho personal, tales como escalas o accesos. La regulación de las condiciones de evacuación de dichas zonas y elementos corresponde a la reglamentación de seguridad en el trabajo o bien a la específica de las instalaciones y equipos de que se trate.
14. 3.2 Dimensionado de los medios de evacuación.

    El dimensionado de los medios de evacuación se efectuará de acuerdo al apartado 4 de la Sección SI 3 del CTE DB-SI, añadiendo la siguiente consideración: La anchura de los pasillos no debe ser inferior a 1 metro y la anchura de puertas y pasos debe ser, como mínimo, de 80 cm.

15. 3.3 Protección de las escaleras y de los pasillos.
    1. 3.3.1 Las escaleras que se prevean para evacuación descendente serán protegidas cuando superen la altura de evacuación de 14 metros.

       Las escaleras para evacuación ascendente serán protegidas cuando salven alturas de evacuación superiores a 1,50 metros y estén previstas para más de 25 personas, o bien, salven alturas de evacuación superiores a 2,8 metros.

    2. 3.3.2 Los pasillos protegidos deberán cumplir lo dispuesto en las definiciones del CTE DB-SI, con las siguientes consideraciones adicionales:
       1. a) La ventilación para la protección frente al humo de los pasillos protegidos, cuando esta sea prevista mediante sistemas de presión diferencial, incluirá puntos de impulsión de aire al menos cada 10 metros de longitud de pasillo.
       2. b) Excepcionalmente, los pasillos protegidos cuyos accesos sean siempre desde plantas superiores, podrán disponer de un número de accesos superior a dos.
16. 3.4 Puertas situadas en recorridos de evacuación.

    Las puertas situadas en recorridos de evacuación serán conformes al apartado 6 de la Sección SI 3 del CTE DB-SI para los casos en que estén situadas o que estén previstas para el número de personas que se indica allí, con las siguientes consideraciones:

    1. a) No serán aplicables dichas condiciones a las puertas de las cámaras frigoríficas.
    2. b) En todo caso, todas las puertas situadas en recorridos de evacuación deben ser fácilmente operables manualmente.
17. 3.5 Señalización de los medios de evacuación.
    1. 3.5.1 La señalización de las salidas y direcciones de evacuación deberá cumplir lo establecido en el apartado 7 de la Sección SI 3 del CTE DB-SI.
    2. 3.5.2 Sin perjuicio de lo anterior, la señalización de seguridad y salud en el trabajo deberá cumplir el Real Decreto 485/1997, de 14 de abril, por el que se establecen las disposiciones mínimas para la señalización de seguridad y salud en el trabajo.

4. Evacuación de los establecimientos industriales ubicados en espacios abiertos.
   1. 4.1 Las disposiciones en materia de evacuación y señalización en los establecimientos industriales que estén ubicados en configuraciones de tipo D serán conformes a lo dispuesto en el Real Decreto 485/1997, de 14 de abril, sobre disposiciones mínimas en materia de señalización de seguridad y salud en el trabajo, y en el Real Decreto 486/1997, de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo.
   2. 4.2 Las separaciones de 5 metros de anchura citadas en los apartados 1.5 y 1.6 de la sección 1, deben poder servir de caminos de emergencia para la evacuación.

      Además, en configuraciones tipo D que tengan zonas cubiertas, dichas zonas deberán cumplir también con los requisitos de evacuación que se piden a los edificios en el apartado 3 de la presente sección que les sean aplicables, debiendo disponer de longitudes equivalentes a las de los recorridos de evacuación de la tabla 2.3.1, aplicándose estas desde cualquier punto interior cubierto (origen de evacuación) hasta el lugar de salida de la zona cubierta.

Sección 4. Intervención de los Servicios de Extinción de Incendios y Salvamento

Tanto el planeamiento urbanístico como las condiciones de diseño y construcción de los establecimientos industriales, en particular el entorno inmediato, sus accesos, sus huecos de fachada y los demás aspectos relacionados, deben posibilitar y facilitar la intervención de los Servicios de Extinción de Incendios y Salvamento (en adelante, SEIS), de acuerdo a lo previsto en esta sección.

Dado el ámbito de aplicación del presente reglamento, los elementos del entorno del establecimiento a los que este reglamento es de obligada aplicación son únicamente aquellos que formen parte del proyecto del establecimiento industrial, incluyendo los elementos de urbanización que permanezcan adscritos a este. En lo relativo a aquella parte del entorno de los establecimientos donde no sea de obligada aplicación este reglamento, las autoridades locales podrán regular las condiciones que estimen precisas para lo anterior. Para dichos casos y en ausencia de regulación normativa por las autoridades locales, se puede adoptar como recomendaciones lo que se indica aquí.

1. Condiciones de aproximación y entorno.
   1. 1.1 Aproximación y entorno de los edificios donde coexistan establecimientos industriales y establecimientos con otros usos.

      1.1.1 Cuando en un edificio de tipo A_V o A_H coexistan establecimientos industriales y no industriales, siendo la mayor parte del edificio de uso no industrial, las condiciones de aproximación y entorno deben satisfacer lo establecido en el CTE DB-SI, sección 5, apartado 1, «Condiciones de aproximación y entorno».

      1.1.2 Cuando en un edificio de tipo A_V o A_H coexistan establecimientos industriales y no industriales, siendo la mayor parte del edificio de uso industrial, así como en edificios de tipo B o C, las condiciones de aproximación y entorno deben satisfacer lo establecido en los apartados 1.2 y 1.3 siguientes.

   2. 1.2 Aproximación a los edificios con uso industrial.

      1.2.1 Los viales de aproximación de los vehículos del SEIS a los espacios de maniobra a los que se refiere el apartado 1.3.1, deben cumplir las condiciones siguientes:

      1. a) Anchura mínima libre en tramos rectos: 5 metros.
      2. b) Altura mínima libre o gálibo: 4,5 metros.
      3. c) Capacidad portante del vial: 20 kN/m².

      1.2.2 En tramos curvos el carril de rodadura debe quedar delimitado por la traza de una corona circular cuyos radios mínimos deben ser 5,3 metros y 12,5 metros, con una anchura libre para circulación de 7,2 metros.

   3. 1.3 Entorno de los edificios con uso industrial.

      1.3.1 Los edificios con una superficie ocupada en planta superior a 1.000 m² o con una altura de evacuación descendente mayor que 9 metros, deben disponer de un espacio de maniobra apto para el paso y emplazamiento de vehículos del SEIS que cumpla las siguientes condiciones a lo largo de las fachadas en las que estén situados los accesos:

      1. a) Anchura mínima libre: 6 metros.
      2. b) Altura libre: la del edificio.
      3. c) Separación máxima del vehículo del SEIS a la fachada del edificio: 15 metros.
      4. d) Distancia máxima hasta los accesos al edificio necesarios para poder llegar hasta todas sus zonas: 30 metros.
      5. e) Pendiente máxima: 10 %.
      6. f) Resistencia al punzonamiento del suelo: 100 kN sobre 20 cm Ø.

      1.3.2 La condición referida al punzonamiento debe cumplirse en las tapas de registro de las canalizaciones de servicios públicos situadas en ese espacio cuando sus dimensiones fueran mayores que 0,15 metros x 0,15 metros, debiendo ceñirse a las especificaciones de la serie de normas UNE-EN 124.

      1.3.3 El espacio de maniobra debe mantenerse libre de mobiliario urbano, arbolado, jardines, mojones u otros obstáculos. De igual forma, donde se prevea el acceso a una fachada con escaleras o plataforma hidráulicas, se evitarán elementos tales como cables eléctricos aéreos o ramas de árboles que puedan interferir con las escaleras.

      1.3.4 En el caso de que el edificio esté equipado con columna seca, debe haber acceso para un vehículo autobomba del SEIS a menos de 18 metros de cada punto de conexión a ella. El punto de conexión será visible desde ese vehículo.

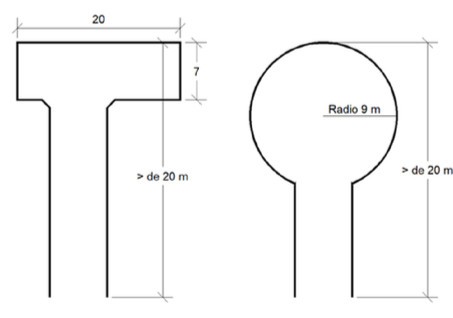

      1.3.5 En las vías de acceso sin salida de más de 20 metros de largo se dispondrá de un espacio suficiente para la maniobra de un vehículo del SEIS que permita el cambio de sentido del vehículo. Este espacio de maniobra podrá consistir en una zona circular de radio igual o mayor a 9 metros, o bien, emplear otras soluciones análogas.

4. 1.3.6 En zonas edificadas limítrofes o interiores a áreas forestales se atenderá a lo dispuesto en el Real Decreto 893/2013, de 15 de noviembre, por el que se aprueba la Directriz básica de planificación de protección civil de emergencia por incendios forestales, así como a los planes territoriales desarrollados en la aplicación del mismo y al resto de legislación específica que pueda existir.

2. Accesibilidad a la fachada y al interior.
   1. 2.1 Las fachadas a las que se hace referencia en el apartado 1.3.1 deben tener la condición de fachada accesible, debiendo permitir al personal del SEIS tanto acceder hasta ella como acceder a través de ella al interior del edificio.

      A estos efectos, para que una fachada se considere accesible debe disponer de huecos que permitan el acceso desde el exterior al personal del SEIS. Dichos huecos deben cumplir las condiciones siguientes:

      1. a) Facilitar el acceso a cada una de las plantas del edificio, de forma que la altura del alféizar respecto del nivel de la planta a que accede no sea mayor que 1,20 metros.
      2. b) Sus dimensiones horizontal y vertical deben ser, al menos, 0,80 metros y 1,20 metros respectivamente. La distancia máxima entre los ejes verticales de dos huecos consecutivos no debe exceder de 25 metros, medida sobre fachada.
      3. c) En la planta de salida del edificio (planta baja), al menos uno de los accesos citados debe permitir el acceso peatonal a nivel de rasante y teniendo este una dimensión vertical de, al menos, 2 metros.
      4. d) No se deben instalar en fachada elementos que impidan o dificulten la accesibilidad al interior del edificio a través de dichos huecos, a excepción de los elementos de seguridad situados en los huecos de las plantas cuya altura de evacuación no exceda de 9 metros.
   2. 2.2 La localización y las dimensiones de las fachadas accesibles deben diseñarse con el objetivo de permitir una intervención ágil y segura del personal del SEIS en la totalidad del edificio.

      La longitud de la fachada accesible no debe ser inferior al 15 % del perímetro de la planta del edificio. En el caso de edificios de planta rectangular, cuando esta condición del 15 % no se cumpla con la longitud de la fachada de uno de sus lados, deberá disponerse de otra zona de fachada accesible adicional con su correspondiente espacio de maniobra, preferiblemente en el lado opuesto a la primera, hasta llegar al porcentaje indicado. En otros casos, se deberán disponer de soluciones análogas en función de la forma del edificio, diseñadas atendiendo al objetivo de posibilitar la intervención en la totalidad de este.

En el caso de edificios pequeños (inferiores a 500 m² de superficie ocupada en planta) o con baja densidad de carga de fuego (sectores de riesgo bajo), se deberán evaluar las características de estos y las necesidades específicas de intervención en situaciones de incendio, y en su caso, se podrá disminuir el porcentaje de longitud de fachada accesible. Esta particularidad deberá estar justificada.

En el caso de edificios especialmente grandes (superiores a 10.000 m² de superficie ocupada en planta), o con diseños complejos (por su forma, distribución u otros aspectos), o con grandes zonas con muy alta densidad de carga de fuego (tales como sectores de riesgo alto nivel 8 de superficie superior a 2.000 m²), se deberán evaluar las características de estos y las necesidades específicas de intervención en situaciones de incendio, y si fuera necesario, aumentar el número de accesos, o el porcentaje de longitud de fachada accesible o tomar otras medidas adicionales para lograr el objetivo citado anteriormente.

3. 2.3 En los casos en los que no sea obligatorio el espacio de maniobra citado en el apartado 1.3.1, la fachada accesible deberá situarse en las vías de acceso que existan en cada caso, con características análogas a las indicadas en el apartado 2.1 y 2.2. En este caso, no debe haber más de 50 metros desde las vías de acceso hasta los accesos peatonales al edificio, con una anchura mínima de paso de 1,80 metros.
4. 2.4 En casos de edificios con varios establecimientos (tipo A_V o A_H) los requisitos de la fachada accesible indicados en los apartados 2.1 y 2.2 deben aplicarse a cada establecimiento por separado, atendiendo a los accesos, las zonas de fachada y las características del establecimiento considerado, y pudiendo considerar también las zonas de fachada comunes del edificio como parte de la fachada accesible del establecimiento considerado, siempre que desde ella se permita el acceso al mismo directamente o a través de elementos comunes del edificio.
5. 2.5 En los casos de establecimientos industriales donde, por su actividad específica o por necesidades constructivas, no sea posible la existencia de fachadas accesibles que cumplan total o parcialmente las condiciones del apartado 2.1 y 2.2, se deberán aplicar soluciones análogas que consigan los mismos objetivos, tales como la existencia de vías compartimentadas con elementos EI 120 y puertas EI₂ 60-C5 que permitan el acceso al personal del SEIS y que dispongan de protección frente al humo mediante alguna de las opciones que se establecen en el CTE DB-SI para la protección de las escaleras y pasillos protegidos, o bien, mediante un sistema para el control de humos y de calor. Esta particularidad deberá estar justificada.
6. 2.6 En el caso de áreas de incendio en espacios abiertos (configuración tipo D), las características y distribución de dichas áreas y sus accesos deben diseñarse con el objetivo de permitir una intervención ágil y segura del personal del SEIS en la totalidad de las mismas. Asimismo, las separaciones de 5 metros de anchura citadas en los apartados 1.5 y 1.6 de la sección 1, deben poder servir de caminos de emergencia para el acceso e intervención del personal del SEIS.

Sección 5. Resistencia estructural al incendio

1. Resistencia al fuego de los elementos constructivos portantes.
   1. 1.1 La resistencia al fuego de los elementos estructurales principales con función portante de los edificios no tendrá un valor inferior al indicado en la tabla siguiente:

2. 1.2 Para los establecimientos industriales en edificios con zonas de uso no industrial bajo la misma titularidad que deban constituir sectores de incendio independientes de acuerdo con el artículo 4, «Compatibilidad reglamentaria», la resistencia al fuego exigida a la estructura portante de dichos sectores de incendio será la que se determine en su caso según la normativa que le sea de aplicación.
3. 1.3 Casos particulares para la aplicación del apartado 1.1.

   1.3.1 Para la estructura principal de las cubiertas ligeras no previstas para ser utilizadas en la evacuación de los ocupantes, siempre que se garantice la evacuación del establecimiento y se justifique que su fallo no puede ocasionar daños graves a los edificios o establecimientos próximos y que no se compromete la estabilidad de otras plantas inferiores o la sectorización de incendios implantada y, si el riesgo intrínseco del sector es medio o alto, disponga de un sistema para el control de humos y de calor según el apartado 8.3 del anexo III, se podrán adoptar los valores siguientes:

1.3.2 En edificios sobre rasante de una sola planta y con cubierta ligera, cuando la superficie total del sector de incendio esté protegida por un sistema fijo de extinción automática y un sistema para el control de humos y de calor según el apartado 8.3 del anexo III, la resistencia al fuego de las estructuras portantes podrá adoptar los siguientes valores:

Nota: Para poder aplicar esta tabla en edificios A_H, la estructura de cubierta considerada debe ser independiente respecto de los otros establecimientos.

4. 1.3.3 En edificios de establecimientos industriales de una sola planta y que constituyan un solo sector de incendios, o con zonas administrativas en más de una planta pero compartimentadas del uso industrial según su reglamentación específica y con estructura independiente, situados en edificios de tipo C separados al menos 10 metros de otros establecimientos así como de límites de parcelas con posibilidad de edificar en ellas y libres de mercancías combustibles o elementos intermedios susceptibles de propagar el incendio, y protegidos por un sistema fijo de extinción automática y un sistema para el control de humos y de calor según el apartado 8.3 del anexo III, no será necesario justificar la resistencia al fuego de la estructura.

   En el caso de existir dos establecimientos colindantes, estos 10 metros pueden estar repartidos entre ambos siempre que haya un acuerdo vinculante y permanente en el tiempo entre ellos para mantener dicho espacio libre de edificaciones y de mercancías combustibles. Por otro lado, en los 10 metros puede existir vegetación, vehículos aparcados y otros elementos puntuales siempre que no se perjudiquen los viales de aproximación y los espacios de maniobra previstos en la sección 4. Además, para determinar la distancia citada de 10 metros también se puede contabilizar el espacio de la vía pública.

5. 1.3.4 Cuando, de acuerdo con la tabla 2.5.2 o el apartado 1.3.3, esté permitido no justificar la resistencia al fuego, deberá señalizarse esta particularidad en los accesos del edificio para que el personal de los Servicios de Extinción de Incendios y Salvamento tengan conocimiento de ello.

5. 1.4 En las áreas de incendio ubicadas en espacios abiertos (configuración tipo D), en el caso de existir estructuras, estas deben ser independientes de los edificios colindantes, o bien, disponer de la resistencia al fuego suficiente de forma que, en ambos casos, se eviten potenciales colapsos que puedan arrastrar o afectar a la estructura de los edificios o a los establecimientos colindantes.

Anexo III. Requisitos dotacionales de instalaciones de protección activa contra incendios de los establecimientos industriales

El presente anexo recoge los requisitos de dotación de instalaciones (equipos, sistemas y componentes) de protección activa contra incendios que deben disponer los establecimientos industriales.

Las instalaciones necesarias en cada establecimiento dependerán de la caracterización realizada previamente según el anexo I. Asimismo, el diseño, instalación, puesta en servicio y mantenimiento de dichas instalaciones, deben cumplir lo establecido en el Reglamento de instalaciones de protección contra incendios (en adelante, RIPCI) y en cualquier otra reglamentación específica que les sea de aplicación.

1. Sistemas de detección y de alarma de incendios.

1.1 Los sistemas de detección y de alarma de incendios estarán compuestos por dispositivos para la activación automática (detectores) y/o dispositivos para la activación manual (pulsadores manuales de alarma), conectados a un equipo de control e indicación y a dispositivos de alarma.

1.2 Se instalarán sistemas de detección y de alarma con dispositivos tanto para la activación automática como también para la activación manual (detectores y pulsadores manuales) en los sectores de incendio de los establecimientos industriales cuando en ellos se desarrollen:

1. Actividades de fabricación y otros procesos similares, tales como producción, transformación, reparación u otras distintas al almacenamiento, en los siguientes casos:
   1. En configuraciones de tipo A_V o A_H: Sectores con superficie construida de 300 m² o superior.
   2. En configuraciones de tipo B:
      1. Sectores con nivel de riesgo intrínseco bajo (excepto los de riesgo bajo nivel 1) y superficie construida de 3.000 m² o superior.
      2. Sectores con nivel de riesgo intrínseco medio y superficie construida de 2.000 m² o superior.
      3. Sectores con nivel de riesgo intrínseco alto y superficie construida de 1.000 m² o superior.
   3. En configuraciones de tipo C:
      1. Sectores con nivel de riesgo intrínseco bajo (excepto los de riesgo bajo nivel 1) y superficie construida de 4.000 m² o superior.
      2. Sectores con nivel de riesgo intrínseco medio y superficie construida de 3.000 m² o superior.
      3. Sectores con nivel de riesgo intrínseco alto y superficie construida de 2.000 m² o superior.
2. Actividades de almacenamiento, en los siguientes casos:
   1. En configuraciones de tipo A_V o A_H: Sectores con superficie construida de 150 m² o superior.
   2. En configuraciones de tipo B:
      1. Sectores con nivel de riesgo intrínseco bajo (excepto los de riesgo bajo nivel 1) y superficie construida de 1.500 m² o superior.
      2. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.000 m² o superior.
      3. Sectores con nivel de riesgo intrínseco alto y superficie construida de 500 m² o superior.
   3. En configuraciones de tipo C:
      1. Sectores con nivel de riesgo intrínseco bajo (excepto los de riesgo bajo nivel 1) y superficie construida de 3.000 m² o superior.
      2. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.500 m² o superior.
      3. Sectores con nivel de riesgo intrínseco alto y superficie construida de 800 m² o superior.

Cuando en un sector haya tanto actividades de fabricación como de almacenamiento permanente (sin considerar como tal al «almacén de día»), será necesaria la instalación de estos sistemas cuando la suma de los cocientes entre la superficie destinada a fabricación y la destinada a almacenamiento, entre la superficie a partir de la cual es obligatoria la instalación en cada caso, sea igual o superior a 1, de la siguiente forma:

[(Superficie _fabricación/ Superficie _{a partir de la que es obligatorio la instalación para fabricación}) + (Superficie _{almacenamiento}/ Superficie _{a partir de la que es obligatorio la instalación para almacenamiento})] ≥ 1, y debiendo ser la suma de ambas superficies igual a la superficie del sector.

1.3 Cuando según el apartado 1.2 no sean exigibles los sistemas citados, se instalarán sistemas de detección y de alarma con, al menos, dispositivos para la activación manual (pulsadores manuales) en los sectores de incendio que tengan una superficie construida de 400 m² o superior.

1.4 En todos los casos, los sistemas indicados en los apartados 1.2 y 1.3 deben disponer de sus correspondientes dispositivos de alarma.

1.5 Además, en los casos en que se cumplan las siguientes dos situaciones simultáneamente: que la suma de la superficie construida de todos los sectores de incendio de un edificio del establecimiento industrial sea de 10.000 m² o superior, y además, que la densidad de ocupación del edificio sea superior a 3 personas por cada 100 m²; se instalarán sistemas de comunicación de alarma que permitan la transmisión de alarmas locales, de alarma general y de instrucciones verbales mediante sistema de alarma por voz en dicho edificio del establecimiento industrial, así como en los edificios o espacios abiertos colindantes del mismo establecimiento en el caso de que la evacuación de ellos se prevea que se haga de forma conjunta con el edificio considerado.

2. Sistemas de abastecimiento de agua contra incendios.

2.1 Se instalará un sistema de abastecimiento de agua contra incendios en los siguientes casos:

1. Cuando sea necesario para dar servicio, en las condiciones de caudal, presión y reserva calculados, a uno o varios sistemas de protección contra incendios, tales como sistemas de bocas de incendio equipadas (BIE), hidrantes, rociadores automáticos, agua pulverizada, espuma física, entre otros.
2. O bien, si lo exigen las disposiciones vigentes que regulan actividades industriales sectoriales o específicas.

2.2 Los sistemas de abastecimiento de agua contra incendios deberán cumplir con las características indicadas en el anexo I del RIPCI, junto con las consideraciones específicas establecidas en el presente reglamento.

2.3 Cuando en un establecimiento industrial coexistan varios sistemas de protección contra incendios, el caudal (Q), la presión (P) y la reserva de agua (R) se dimensionarán atendiendo a los siguientes criterios:

1. El caudal, presión y la reserva de agua deben ser suficientes para que funcionen todos los sistemas de protección que deban actuar simultáneamente ante un incendio localizado. Esto implica que, en el caso de que los sistemas de protección que coexisten vayan a necesitar funcionar al mismo tiempo para actuar sobre un incendio en una única localización, el sistema de abastecimiento debe calcularse para que dichos sistemas puedan funcionar simultáneamente.
   Por ejemplo, si en un mismo sector existen rociadores y BIE para proteger dicho lugar, el sistema de abastecimiento (caudal, presión y reserva de agua) debe estar calculado para que ambos funcionen simultáneamente.
   Como casos particulares, se admitirán los siguientes dimensionamientos en las siguientes situaciones de simultaneidad:
   1. En los casos de simultaneidad de BIE con rociadores, o BIE con hidrantes, o BIE con cualquier otro sistema que use el abastecimiento de agua, para el cálculo del abastecimiento se admitirá considerar únicamente la BIE más desfavorable, en vez de las dos más desfavorables que se establece en la regla general (ejemplo: Q_total = Q_rociadores + Q_{BIE más desfavorable}; R_total = R_rociadores + R_{BIE más desfavorable}). En todo caso, el valor calculado de Q_total y R_total deberá ser igual o mayor al que se obtendría si estuvieran instaladas únicamente las BIE (usando la regla general).
   2. En los casos de simultaneidad de hidrantes junto con rociadores (o agua pulverizada o espuma), así como en los casos de hidrantes junto con rociadores (o agua pulverizada o espuma) y junto con BIE, el dimensionamiento del abastecimiento será suficiente si cumple, como mínimo, los siguientes requisitos:
      • Caudal del abastecimiento: Será la suma del caudal requerido para los rociadores (o agua pulverizada o espuma), más el 50 por ciento del requerido para los hidrantes (Q_total = Q_rociadores + 0,5 Q_hidrantes). En todo caso, el valor calculado de Q_total deberá ser igual o mayor que Q_hidrantes.
      • Reserva de agua del abastecimiento: Será la suma de la reserva requerida para los rociadores (o agua pulverizada o espuma), más el 50 por ciento de la requerida para los hidrantes (R_total = R_rociadores + 0,5 R_hidrantes). En todo caso, el valor calculado de R_total deberá ser igual o mayor que R_hidrantes.
2. El cálculo del caudal, presión y reserva de agua no es obligatorio contemplar la coincidencia de más de un foco de incendio en el establecimiento, dado que los sistemas de protección están diseñados para controlar y extinguir un incendio en una única localización y que este no se expanda a otras zonas.
   Por ejemplo, si un sector está protegido con rociadores y otro con agua pulverizada, el sistema de abastecimiento se puede calcular de forma que contemple el funcionamiento de estos por separado y de manera no simultánea, ya que ante un único foco solamente se activará uno de ellos (el que esté situado donde esté el incendio).
3. Cuando existan varias zonas a proteger con varios sistemas de protección en cada una, en general es suficiente con calcular el caudal, presión y reserva para satisfacer los sistemas de la zona con la demanda más exigente, entendiendo que, de esta forma, este cálculo va a ser suficiente para que funcionen los sistemas de protección de cada una de las zonas a proteger, ante un incendio en dichas zonas.
4. Los caudales y reservas de agua calculados según estos criterios tendrán la consideración de valores mínimos. No obstante, voluntariamente podrán dimensionarse caudales y reservas mayores a los determinados aquí si así se desea, con el propósito de aumentar el nivel de seguridad del establecimiento o de hacer frente a situaciones concretas más exigentes que las indicadas aquí.
5. En el caso de que varios establecimientos industriales compartan un mismo sistema de abastecimiento para sus sistemas de protección contra incendios, este deberá cumplir lo dispuesto en los párrafos anteriores y además estar diseñado para el caso de demanda más exigente, pudiéndose considerar escenarios de incendio alternativos y excluyentes. Adicionalmente, deberá garantizarse su correcto mantenimiento y accesibilidad en todo momento por parte de los titulares de los diferentes establecimientos que lo compartan.

3. Sistemas de hidrantes contra incendios.

3.1 Se instalarán hidrantes exteriores contra incendios si concurren las circunstancias señaladas en los apartados siguientes, o en su caso, si lo exigen las disposiciones vigentes que regulan actividades industriales sectoriales o específicas.

A estos efectos, se diferenciarán entre dos tipos de hidrantes: Hidrantes para el llenado de camiones e hidrantes de impulsión directa.

3.2 Hidrantes para el llenado de camiones.

3.2.1 Se instalará al menos un hidrante para el llenado de camiones en los siguientes casos:

3.2.2 En todo caso, se instalará al menos un hidrante para el llenado de camiones si la superficie total del establecimiento industrial (incluyendo la superficie construida en edificios y la de los espacios abiertos) es igual o superior a 5.000 m², salvo que todos sus sectores y espacios abiertos sean de riesgo intrínseco bajo 1.

3.2.3 La función principal de estos hidrantes es el llenado de los camiones cisterna de los Servicios de Extinción de Incendios y Salvamento.

Cuando se requieran hidrantes de este tipo, estos deberán estar situados en el exterior del edificio o espacio abierto a proteger, a menos de 100 metros de las entradas principales o fachadas accesibles de los citados edificios y áreas, de forma que se permita su accesibilidad a los Servicios de Extinción de Incendios y Salvamento.

3.2.4 Este tipo de hidrantes deberá cumplir las condiciones siguientes:

1. A ser posible, en el caso de hidrantes que no estén situados en la vía pública, la distancia entre el emplazamiento de cada hidrante y el límite exterior del edificio o zona protegidos, medida perpendicularmente a la fachada, debe ser al menos de 5 metros.
2. La presión mínima requerida del hidrante será de 100 kPa (1 kg/cm²) en la boca de salida. El caudal mínimo será de 500 l/min y el tiempo de autonomía mínimo de 60 minutos. (El caudal y tiempo de autonomía indicados corresponden al total que debe ser suministrado a la red de hidrantes, independientemente del número de hidrantes instalados). Los hidrantes de este tipo que se instalen pueden estar conectados a la red pública de suministro de agua, sin necesidad de depósito ni de equipo de bombeo, cuando esta sea capaz de proporcionar la presión y el caudal requeridos.
3. Para el cómputo de la dotación que se establece se pueden considerar los hidrantes que se encuentran en la vía pública a menos de 100 metros de la fachada accesible o entrada de los citados edificios y áreas del establecimiento.

3.3 Hidrantes de impulsión directa.

3.3.1 Se instalarán hidrantes de impulsión directa en los siguientes casos:

3.3.2 La función principal de estos hidrantes es la impulsión directa de agua a las zonas a proteger por medio de mangueras o lanzas, pudiendo servir también para el llenado de camiones de los Servicios de Extinción de Incendios y Salvamento.

Cuando según la tabla anterior, un sector o área requiera un sistema de hidrantes de este tipo, estos deberán estar situados en el perímetro exterior de los edificios y espacios abiertos, debiendo la instalación proteger el perímetro de todos los edificios del establecimiento industrial, así como todas las áreas de incendio. No obstante, en el caso de que el establecimiento industrial esté formado por varios edificios o espacios abiertos independientes, separados entre ellos más de 10 metros (o bien de una distancia de, al menos, la altura de los materiales combustibles almacenados, si esta es mayor a 10 metros en espacios abiertos) libres de mercancías combustibles, estos se podrán considerar por separado a efectos de evaluar la necesidad de poner hidrantes de este tipo a cada edificio o espacio abierto.

3.3.3 El número de hidrantes de este tipo a instalar y sus características se determinarán según las condiciones siguientes:

1. La zona protegida por cada uno de ellos es la cubierta por un radio de 40 metros, medidos horizontalmente desde el emplazamiento del hidrante hasta el perímetro (fachada) del edificio, o bien, hasta el espacio abierto a proteger. En los espacios abiertos (incluidos los entornos de los edificios) los hidrantes deben poder alcanzar las zonas con carga de fuego a proteger como, por ejemplo, los muelles de carga o las zonas de almacenamiento de materiales combustibles.
2. En el caso de establecimientos donde parte del perímetro del edificio sea adyacente a otro edificio y por lo tanto dicha parte del perímetro no esté accesible (en configuraciones tipo A_H o B), o bien, cuando no se disponga de superficie exterior perimetral propia para la colocación de los hidrantes de impulsión directa en una zona, o bien, cuando existan otras situaciones que imposibiliten instalar los hidrantes en una parte del perímetro del edificio considerado, se situarán los hidrantes solamente en las zonas donde sea factible hacerlo, lo cual se deberá justificar.
3. A ser posible, la distancia entre el emplazamiento de cada hidrante y el límite exterior del edificio o zona protegidos, medida perpendicularmente a la fachada, debe estar comprendida entre 5 y 15 metros.
4. Deberán identificarse como «hidrantes de impulsión directa», por medio de la señalización o en el propio hidrante, de forma que se puedan diferenciar fácilmente de los hidrantes para el llenado de camiones.
5. El establecimiento deberá disponer del equipamiento necesario para poder hacer uso de los hidrantes (mangueras, lanzas, accesorios y herramientas que corresponda).
6. La presión mínima requerida para estos hidrantes será de 500 kPa (5 kg/cm²) en la boca de salida, para contrarrestar la pérdida de carga de las mangueras y lanzas, durante la impulsión directa del agua sobre el incendio.
7. El caudal y el tiempo de autonomía mínimo será el siguiente:

Nota: Los caudales y tiempos de autonomía indicados corresponden al total que debe ser suministrado a la red de hidrantes, independientemente del número de hidrantes instalados. En el caso de existir varios sectores o áreas, los caudales y tiempos a aplicar serán los correspondientes al área o sector con valores más estrictos, siempre que este tenga una superficie igual o mayor a la indicada en la tabla 3.3.2.

3.4 Los hidrantes de impulsión directa instalados según el apartado 3.3 también pueden servir para cubrir las exigencias de disponer hidrantes para llenado de camiones señaladas en el apartado 3.2, siempre que también se cumpla con lo citado allí.

3.5 En el caso de que varios establecimientos industriales compartan la red de hidrantes con un sistema de abastecimiento conforme al apartado 2 del presente anexo, este deberá estar diseñado para el caso de demanda más exigente, pudiéndose considerar escenarios de incendio alternativos y excluyentes. Además, deberá garantizarse su correcto mantenimiento y accesibilidad en todo momento por parte de los titulares de los diferentes establecimientos que lo compartan.

4. Extintores de incendio.

4.1 Se instalarán extintores de incendio portátiles en todos los sectores de incendio de los establecimientos industriales.

Como excepción a lo anterior, en las zonas de los almacenamientos operados automáticamente, en los que la actividad impide el acceso de personas, podrá justificarse la no instalación de extintores.

4.2 El agente extintor utilizado será seleccionado de acuerdo con el epígrafe relativo a extintores del anexo I del RIPCI.

Cuando en el sector de incendio coexistan combustibles de la clase A y de la clase B, se considerará que la clase de fuego del sector de incendio es A o B cuando la carga de fuego aportada por los combustibles de clase A o de clase B, respectivamente, sea, al menos, el 90 por ciento de la carga de fuego del sector. En otro caso, la clase de fuego del sector de incendio se considerará A-B.

Si la clase de fuego del sector de incendio es A o B, se determinará la dotación de extintores del sector de incendio de acuerdo con la tabla 3.4.1 o con la tabla 3.4.2, respectivamente.

Si la clase de fuego del sector de incendio es A-B, se determinará la dotación de extintores del sector de incendio sumando los necesarios para cada clase de fuego (A y B), evaluados independientemente según la tabla 3.4.1 y la tabla 3.4.2 respectivamente.

Cuando en el sector de incendio existan combustibles de clase C que puedan aportar una carga de fuego que sea, al menos, el 90 por ciento de la carga de fuego del sector, se determinará la dotación de extintores de acuerdo con la reglamentación sectorial específica que les afecte. En otro caso, no se incrementará la dotación de extintores si los necesarios por la presencia de otros combustibles (clase A o B) son aptos para fuegos de clase C.

Cuando en el sector de incendio existan combustibles de clase D, se utilizarán agentes extintores de características específicas adecuadas a la naturaleza del combustible, que podrán proyectarse sobre el fuego con extintores, o medios manuales, de acuerdo con la situación y las recomendaciones particulares del fabricante del agente extintor.

Notas de la tabla:

Nota 1: Cuando más del 50 por ciento del volumen de los combustibles líquidos (V) esté contenido en recipientes metálicos perfectamente cerrados, la eficacia mínima del extintor puede reducirse a la inmediatamente anterior de la clase B.

Nota 2: Cuando el volumen de combustibles líquidos en el sector o área de incendio (V) supere los 200 litros, se incrementará la dotación de extintores portátiles añadiendo extintores móviles sobre ruedas de una eficacia mínima II B (por ejemplo, de 50 kg de polvo BC o ABC, o bien, uno equivalente de agua con aditivos), a razón de:

1. Un extintor, si V es mayor de 200 litros y menor o igual de 750 litros.
2. Dos extintores, si V es mayor de 750 litros.
3. En el caso de que exista reglamentación sectorial o específica se aplicará lo dispuesto allí, no siendo aplicable lo dispuesto en esta tabla.

Nota 3: A efectos de la tabla 3.4.2, debe tenerse en cuenta que los líquidos inflamables son materiales combustibles.

4.3 En el caso de fuegos que se desarrollan en presencia de aparatos o cuadros eléctricos, conductores u otros elementos con tensión eléctrica, debe verificarse que el extintor escogido es apto para dicho voltaje.

4.4 El emplazamiento de los extintores portátiles permitirá que sean fácilmente visibles y accesibles, estarán situados próximos a los puntos donde se estime mayor probabilidad de iniciarse el incendio y su distribución será tal que el recorrido máximo horizontal, desde cualquier punto del sector de incendio hasta el extintor, no supere 15 metros.

4.5 Se instalarán extintores portátiles en todas las áreas de incendio de los establecimientos industriales (configuración tipo D), excepto en las áreas cuyo nivel de riesgo intrínseco sea bajo 1. La dotación de estos se realizará de acuerdo con lo establecido en los párrafos anteriores, excepto en lo relativo al recorrido máximo hasta uno de ellos, que podrá ampliarse a 25 metros.

5. Sistemas de bocas de incendio equipadas.

5.1 Se instalarán sistemas de bocas de incendio equipadas (BIE) en los sectores de incendio, en los siguientes casos:

1. En configuraciones de tipo A_V: Sectores de superficie construida de 300 m² o superior.
2. En configuraciones de tipo A_H o B:
   1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 500 m² o superior.
   2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 200 m² o superior.
3. En configuraciones de tipo C:
   1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.000 m² o superior.
   2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 500 m² o superior.
4. En configuraciones de tipo D: Áreas de nivel de riesgo intrínseco alto y superficie ocupada de 5.000 m² o superior. En caso de existir varias áreas de riesgo alto adyacentes, se debe computar la superficie conjunta de todas ellas.

Como excepción a lo anterior, en las zonas de los almacenamientos operados automáticamente, en los que la actividad impide el acceso de personas, podrá justificarse la no instalación de bocas de incendio equipadas.

En el caso de sectores dedicados exclusivamente a albergar equipos eléctricos o electrónicos, se admitirá que las BIE estén colocadas en su exterior cerca de la entrada, de forma que puedan alcanzar el interior, o bien, que no se disponga de BIE siempre que existan sistemas fijos de extinción automática adaptados a este tipo de riesgo.

5.2 Tipo de BIE y necesidades de agua.

La red de BIE deberá garantizar las condiciones de presión, caudal y tiempo de funcionamiento fijadas en el anexo I del RIPCI.

Los tipos de BIE a colocar serán los siguientes:

Notas de la tabla:

Nota 1: En lugares que previamente tuvieran instaladas BIE de 45 mm (en caso de reformas) se admitirán estas como válidas, sin necesidad de sustituirlas por BIE de 25 mm.

Nota 2: Se admitirá instalar BIE de 25 mm con toma adicional de 45 mm y en dicho caso se considerará a los efectos de cálculo hidráulico como BIE de 45 mm, debiendo dimensionarse para funcionar con los requerimientos de caudales y presiones de ambos tipos de BIE.

6. Sistemas de columna seca.

6.1 Se instalarán sistemas de columna seca en los establecimientos industriales si su altura de evacuación es de 15 metros o superior.

6.2 Dichas columnas tendrán bocas de salida en todas las plantas.

7. Sistemas fijos de extinción automática.

7.1 Sistemas fijos de extinción por rociadores automáticos.

7.1.1 Se instalarán sistemas fijos de extinción automática, tales como sistemas de rociadores automáticos, en los sectores de incendio cuando en ellos se desarrollen:

1. Actividades de fabricación y otros procesos similares, tales como producción, transformación, reparación u otras distintas al almacenamiento, en los siguientes casos:
   1. En configuraciones de tipo A_V: Sectores con nivel de riesgo intrínseco medio y superficie construida de 500 m² o superior.
   2. En configuraciones de tipo A_H:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.500 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 750 m² o superior.
   3. En configuraciones de tipo B:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 2.500 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 1.000 m² o superior.
   4. En configuraciones de tipo C:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 3.500 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 2.000 m² o superior.
2. Actividades de almacenamiento, en los siguientes casos:
   1. En configuraciones de tipo A_V: Sectores con nivel de riesgo intrínseco medio y superficie construida de 300 m² o superior.
   2. En configuraciones de tipo A_H:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.000 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 600 m² o superior.
   3. En configuraciones de tipo B:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 1.500 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 800 m² o superior.
   4. En configuraciones de tipo C:
      1. Sectores con nivel de riesgo intrínseco medio y superficie construida de 2.000 m² o superior.
      2. Sectores con nivel de riesgo intrínseco alto y superficie construida de 1.000 m² o superior.

Cuando en un sector haya tanto actividades de fabricación como de almacenamiento permanente (sin considerar como tal al «almacén de día»), será necesaria la instalación de estos sistemas cuando la suma de los cocientes entre la superficie destinada a fabricación y la destinada a almacenamiento, entre la superficie a partir de la cual es obligatoria la instalación en cada caso, sea igual o superior a 1, de la siguiente forma:

[(Superficie _fabricación/ Superficie _{a partir de la que es obligatorio la instalación para fabricación}) + (Superficie _{almacenamiento}/ Superficie _{a partir de la que es obligatorio la instalación para almacenamiento})] ≥ 1, y debiendo ser la suma de ambas superficies igual a la superficie del sector.

7.1.2 En sectores de riesgo bajo, donde dentro de un mismo sector coexistan zonas de fabricación con grandes zonas de almacenamiento, con densidad de carga de fuego no uniforme entre ellas, deberá realizarse adicionalmente un cálculo del NRI para cada una de estas zonas, y disponerse de sistemas fijos de extinción automática en todo el sector en el caso de que alguna de ellas sea de nivel de riesgo intrínseco medio o alto, con una superficie igual o superior a la indicada en el apartado 7.1.1. No será aplicable este párrafo si las zonas con mayor densidad de carga de fuego están distribuidas dentro del sector agrupadas en superficies inferiores.

7.1.3 Los rociadores automáticos pueden ser sustituidos por otros tipos de sistemas fijos de extinción automática recogidos en el RIPCI, siempre que estos sean adecuados y aporten al menos el mismo nivel de seguridad para el lugar y uso concreto.

7.2 Sistemas fijos de extinción por agua pulverizada.

Se instalarán sistemas de agua pulverizada cuando por la configuración, contenido, proceso y ubicación del riesgo sea necesario refrigerar partes de este para asegurar la estabilidad de su estructura y evitar los efectos del calor de radiación emitido por otro riesgo cercano. También se instalarán en aquellos sectores y áreas de incendio donde sea preceptiva su instalación de acuerdo con las disposiciones vigentes que regulan la protección contra incendios en actividades industriales sectoriales o específicas.

7.3 Sistemas fijos de extinción por espuma física.

Se instalarán sistemas de espuma física en aquellos sectores y áreas de incendio donde sea preceptiva su instalación de acuerdo con las disposiciones vigentes que regulan la protección contra incendios en actividades industriales, sectoriales o específicas.

Cuando se instalen estos sistemas, debe verificarse que sean adecuados para el riesgo a proteger, conforme a sus especificaciones.

7.4 Sistemas fijos de extinción por polvo.

Se instalarán sistemas de extinción por polvo en aquellos sectores de incendio donde sea preceptiva su instalación de acuerdo con las disposiciones vigentes que regulan la protección contra incendios en actividades industriales sectoriales o específicas.

7.5 Sistemas fijos de extinción por agentes extintores gaseosos.

Cuando sea preceptiva la instalación de sistemas fijos de extinción automática, se instalarán preferentemente sistemas de extinción por agentes extintores gaseosos en los sectores de incendio de los establecimientos industriales, cuando constituyan recintos dedicados a albergar equipos eléctricos o electrónicos, centros de cálculo, bancos de datos, centros de control o medida y análogos, y la protección con sistemas de agua pueda dañar dichos equipos. También se instalarán en aquellos sectores de incendio donde sea preceptiva su instalación de acuerdo con las disposiciones vigentes que regulan la protección contra incendios en actividades industriales sectoriales o específicas.

En todo caso, este tipo de sistemas sólo se podrá instalar y utilizar cuando quede garantizada la seguridad y la evacuación de las personas. En caso contrario, deberá optarse por instalar otro tipo distinto de sistema fijo de extinción.

8. Sistemas para el control de humos y de calor.

8.1 La eliminación de los humos y gases de la combustión y con ellos del calor generado, de los espacios ocupados por sectores de incendio de establecimientos industriales, debe realizarse de acuerdo con su volumetría, riesgo y demás características que determinan el movimiento del humo.

8.2 Se instalarán sistemas para el control de humos y de calor en los sectores de incendio cuando en ellos se desarrollen:

1. Actividades de fabricación y otros procesos similares, tales como producción, transformación, reparación u otras distintas al almacenamiento, en los siguientes casos:
   1. En sectores de riesgo intrínseco medio y superficie construida ≥ 2.000 m².
   2. En sectores de riesgo intrínseco alto y superficie construida ≥ 1.000 m².
2. Actividades de almacenamiento, en los siguientes casos:
   1. En sectores de riesgo intrínseco medio y superficie construida ≥ 1.000 m².
   2. En sectores de riesgo intrínseco alto y superficie construida ≥ 800 m².

Cuando en un sector haya tanto actividades de fabricación como de almacenamiento permanente (sin considerar como tal al «almacén de día»), será necesaria la instalación de estos sistemas cuando la suma de los cocientes entre la superficie destinada a fabricación y la destinada a almacenamiento, entre la superficie a partir de la cual es obligatoria la instalación en cada caso, sea igual o superior a 1, de la siguiente forma:

[(Superficie _fabricación/ Superficie _{a partir de la que es obligatorio la instalación para fabricación}) + (Superficie _{almacenamiento}/ Superficie _{a partir de la que es obligatorio la instalación para almacenamiento})] ≥ 1, y debiendo ser la suma de ambas superficies igual a la superficie del sector.

8.3 El diseño y ejecución de los sistemas señalados en el apartado 8.2 se realizará de acuerdo con lo especificado en el epígrafe correspondiente a dichos sistemas del anexo I del RIPCI, según su apartado 13.1.a) de sistemas de control de temperatura y evacuación de humos basados en estrategias de flotabilidad. En los casos particulares donde se justifique la no conveniencia técnica de instalar un sistema según el apartado 13.1.a), se podrá sustituir por otros de los sistemas previstos en el RIPCI (apartado 13.1 del anexo I) siempre que se justifique la conveniencia del sistema para el lugar y uso específico.

Los sistemas de control de temperatura y evacuación de humos basados en estrategias de flotabilidad deberán diseñarse tomando como base los siguientes objetivos:

1. En los casos de presencia habitual de personas, con una densidad de ocupación del sector superior a 10 personas por cada 100 m², o bien, cuando sea superior a 5 personas por cada 100 m² y la altura de techo sea inferior a 5 metros, el sistema se debe diseñar con los objetivos de protección de los medios de evacuación y de facilitación de las operaciones de lucha contra incendios.
2. En los casos de menor presencia de personas, se debe diseñar con los objetivos de facilitación de las operaciones de lucha contra incendios; y además, de protección de bienes, o bien, de control de temperatura de los gases.
3. Alternativamente a las letras a) y b), se podrá justificar el diseño basándose en otros objetivos si la casuística concreta lo requiere.

8.4 En sectores de riesgo medio o alto de tamaño inferior al indicado en el apartado 8.2, siempre que sean de al menos 100 m², se instalarán sistemas para el control de humos y de calor según el apartado 8.3, o bien, alternativamente a estos, se podrá disponer de huecos de ventilación que faciliten la extracción de los humos (los cuales no computarán como sistemas para el control de humos y de calor, siendo estos una solución simplificada), pudiendo tomarse como referencia para su diseño (y quedando fuera del ámbito de aplicación del RIPCI) los siguientes valores de huecos, a razón de:

1. Un mínimo de 0,5 m² de superficie aerodinámica de ventilación por cada 200 m² de superficie construida o fracción, en sectores de incendio con actividades de fabricación y otros procesos similares situados en cualquier planta sobre rasante.
2. Un mínimo de 0,5 m² de superficie aerodinámica de ventilación por cada 150 m² de superficie construida o fracción, en sectores de incendio con actividades de fabricación y otros procesos similares situados en planta bajo rasante, y también, en sectores de incendio con actividades de almacenamiento situados en cualquier planta sobre rasante.
3. Un mínimo de 0,5 m² de superficie aerodinámica de ventilación por cada 100 m² de superficie construida o fracción, en sectores de incendio con actividades de almacenamiento situados en planta bajo rasante.

Consideraciones adicionales: Por «superficie aerodinámica» se entiende a la resultante de multiplicar la superficie neta del hueco practicado en la cubierta o tabique, por un «coeficiente de descarga», cuyo valor es menor de 1,00 debido a las pérdidas por los mecanismos, lamas, compuerta, entre otros.

Preferentemente, los huecos se dispondrán uniformemente repartidos en la parte alta del sector, ya sea en zonas altas de fachada o cubierta. Los huecos podrán ser practicables de manera manual, automática o estar permanentemente abiertos. Deberá disponerse, además, de huecos para entrada de aire en la parte baja del sector, en la misma proporción de superficie requerida para los de salida de humos, y se podrán computar los huecos de las puertas de acceso al sector que comuniquen directamente con el exterior.

La ventilación será natural, a no ser que se justifique la no conveniencia técnica de esta solución (cuando la ubicación del sector lo impida), donde podrá ser forzada. En dicho caso, cuando la ventilación necesite ser forzada, el sistema deberá cumplir con el RIPCI, siendo diseñado conforme a su anexo I, apartado 13.1.d), con las siguientes características:

1. Se dimensionará para un caudal de extracción correspondiente a 6, 9 o 12 renovaciones por hora del volumen del sector en correspondencia con los ratios de ventilación natural indicados en los párrafos a), b) y c) anteriores.
2. Los extractores deberán tener una clasificación F₄₀₀ 120. En caso de utilizarse conductos para la extracción de humos o para la aportación de aire que estén inmersos en el sector de incendios, deberán tener una clasificación E₆₀₀ 60 si discurren por un único sector o EI 120 si atraviesan elementos compartimentadores de incendio.
3. La aportación de aire se realizará de forma natural salvo que la ubicación del sector lo impida, en cuyo caso se realizará de forma mecánica en la parte baja del sector en una proporción máxima del 80% del caudal requerido para la salida de humos y con activación únicamente manual por parte del SEIS desde un puesto de mando fácilmente accesible y localizable.

(Estos parámetros permiten el diseño de un sistema forzado equivalente a la solución de huecos de ventilación natural que se recoge en los párrafos anteriores, para los casos donde se opte por usar una solución simplificada, no asimilable a la del apartado 8.3).

9. Alumbrado de emergencia.

El alumbrado de emergencia cumplirá con los requisitos aplicables de la sección 4 «Seguridad frente al riesgo causado por iluminación inadecuada» del Documento Básico de Seguridad de utilización y accesibilidad del Código Técnico de Edificación (CTE DB-SUA 4).

10. Señalización de los medios de protección.

10.1 Los medios de protección contra incendios de utilización manual (tales como extintores, pulsadores de alarma, BIE o hidrantes) deberán señalizarse para facilitar su localización.

10.2 Dicha señalización deberá cumplir lo establecido en la sección 2.ª del anexo I del RIPCI.

Anexo IV. Zonas con condiciones particulares

El presente anexo aborda varios casos singulares de zonas o partes de establecimientos que, por sus características, pueden diferir parcialmente de la caracterización del anexo I o de los requisitos de los anexos II y III, o bien, que necesitan consideraciones específicas.

1. Almacenamientos con sistemas de almacenaje en estanterías metálicas.

1.1 Ámbito de aplicación y clasificación.

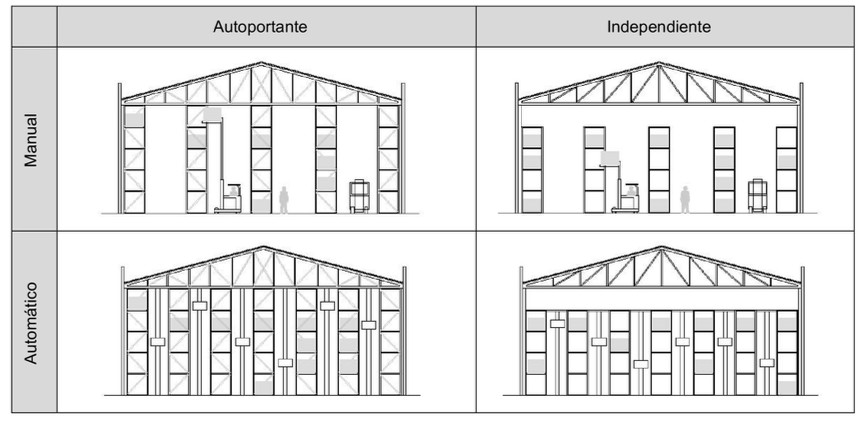

Los almacenamientos de grandes dimensiones se caracterizan por sus sistemas de almacenaje en estanterías metálicas. Estos se pueden clasificar en autoportantes o independientes. Ambos, a su vez, pueden ser automáticos o manuales, tal y como se define a continuación:

1. a.1) Sistema de almacenaje autoportante: Sistema diseñado para soportar tanto la carga de la mercancía almacenada como también las paredes o cubierta, actuando como parte de la estructura del edificio.
2. a.2) Sistema de almacenaje independiente: Solamente soporta la mercancía almacenada, estando formado por elementos estructurales desmontables e independientes de la estructura del edificio.
3. b.1) Sistema de almacenaje automático: Las unidades de carga que se almacenan se transportan y elevan mediante una operativa automática, sin presencia de personas en la zona de las estanterías.
4. b.2) Sistema de almacenaje manual: Las unidades de carga que se almacenan se transportan y elevan mediante operativa manual (ya sea a mano o ayudado de transpaletas, carretillas, plataformas elevadoras o similares), con presencia de personas.

1.2 Requisitos generales para todos los sistemas de almacenaje en estanterías metálicas.

1. a) Los materiales de bastidores, largueros, paneles metálicos, cerchas, vigas, pisos metálicos y otros elementos y accesorios metálicos que componen el sistema deben ser de clase de reacción al fuego A1.
2. b) Los revestimientos (por ejemplo, pintados o cincados) deben ser, al menos, de la clase de reacción al fuego B-s3,d0.

1.3 Requisitos específicos para los sistemas de almacenaje en estanterías metálicas autoportantes.

1. a) Para la estructura principal de los sistemas de almacenaje autoportante con estanterías metálicas (operados manual o automáticamente), se admitirá no justificar su resistencia al fuego siempre que estén protegidos por un sistema de rociadores automáticos u otro sistema fijo de extinción automática equivalente, y además, estén situados en edificios de tipo B o C.

   En el resto de casos de sistemas de almacenaje autoportante (no protegidos por sistemas fijos de extinción automática, o bien, situados en edificios de tipo A_H o A_V) la resistencia al fuego de su estructura principal deberá ser, al menos, la exigida en la sección 5 del anexo II para estructuras con función portante.

2. b) En sistemas de almacenaje autoportante de dimensiones esbeltas (más altos que anchos) de más de 3 metros de altura debe justificarse que, en caso de colapso, este no se produce hacia el exterior del edificio.

1.4 Requisitos específicos para los sistemas de almacenaje en estanterías metálicas independientes.

No es necesario justificar la resistencia al fuego de los elementos estructurales del sistema de almacenamiento siempre que la estructura de la estantería sea independiente de la estructura del edificio.

1.5 Requisitos específicos para los sistemas de almacenaje en estanterías metálicas operados manualmente.

1. a) La evacuación en los lugares de los sistemas de almacenaje operados manualmente (independientes o autoportantes) será la especificada en la sección 3 del anexo II, con las consideraciones adicionales indicadas en los párrafos siguientes.
2. b) En el caso de disponer de sistemas de rociadores automáticos, sistemas para el control de humos y de calor u otros sistemas de protección recogidos en el anexo III, se deben respetar las distancias mínimas que se requiera en cada caso (por ejemplo, entre la carga almacenada y el techo) para garantizar el buen funcionamiento de dichos sistemas.
3. c) Las dimensiones de las estanterías no tendrán más limitación que la correspondiente al sistema de almacenaje diseñado.
4. d) Deberán existir pasos transversales entre estanterías, los cuales deberán estar distanciados entre sí en longitudes máximas de 20 metros, pudiendo ampliarse esta distancia a 40 metros si existen al menos dos o más salidas alternativas y se dispone de un sistema fijo de extinción automática. Las dimensiones de estos pasos serán como mínimo de 1 metro de ancho y 2,2 metros de alto.

1.6 Requisitos específicos para los sistemas de almacenaje en estanterías metálicas operados automáticamente.

1. a) La evacuación en los lugares de los sistemas de almacenaje operados automáticamente (independientes o autoportantes) será la especificada en la sección 3 del anexo II, siendo esta aplicable solamente en las zonas donde pueda existir presencia habitual de personas. Las zonas destinadas exclusivamente al almacenamiento automatizado se pueden considerar zonas sin ocupación.
2. b) Debe disponerse de aperturas suficientes en la fachada accesible o entradas, según lo requerido en el anexo II, para garantizar el acceso del personal del SEIS, a nivel de rasante.
3. c) Además, también les son de aplicación las consideraciones de las letras b) y c) del apartado 1.5 anterior.

2. Pasos elevados y entreplantas.

2.1 Ámbito de aplicación y clasificación.

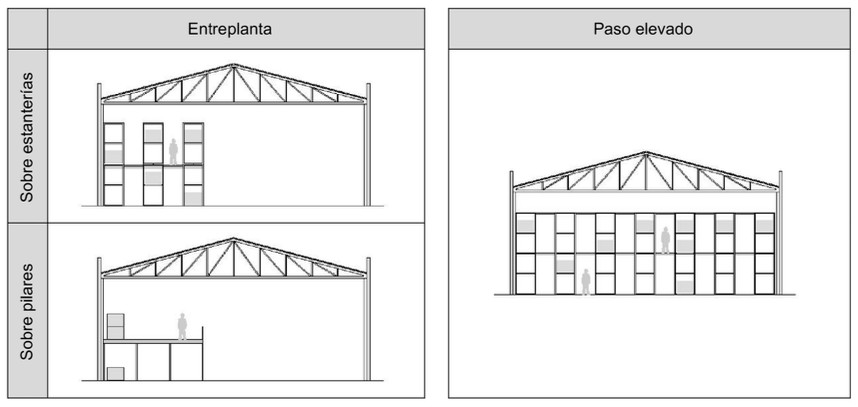

Es posible que los sistemas de almacenamiento recogidos en el apartado 1 del presente anexo puedan tener zonas con superficies horizontales previstas para el paso de personas que, sin llegar a considerarse plantas del edificio como tal, tengan algunas características similares a ellas. Estas zonas se pueden clasificar como pasos elevados o entreplantas, tal y como se define a continuación:

1. a) Paso elevado: Sistema de almacenamiento que dispone de uno o varios niveles transitables superiores que permiten acceder a la estantería en toda su altura. Puede estar ocupado por el personal que manipula las cargas.
2. b) Entreplanta sobre estanterías: Sistema de almacenamiento que permite crear superficies diáfanas en altura, soportado por las propias estanterías y con capacidad para soportar una sobrecarga de uso o las acciones de otras instalaciones fijadas sobre ellas. Este sistema está soportado por una estantería que pertenece a otro sistema de almacenaje. Puede estar ocupado por el personal que manipula las cargas.
3. c) Entreplanta sobre pilares: Sistema de almacenamiento sobre pilares, que permite crear superficies diáfanas en altura, con capacidad para soportar una sobrecarga de uso o las acciones de otras instalaciones fijadas sobre ellas. Este sistema está formado por pilares en los cuales se fija un entramado horizontal, sobre el que apoya el piso o superficie útil. Puede estar ocupado por el personal que manipula las cargas.

2.2 Requisitos.

En el caso de existir entreplantas o pasos elevados en un edificio de un establecimiento industrial, se aplicarán las siguientes consideraciones:

1. a) Toda entreplanta o paso elevado donde exista un puesto de trabajo fijo o cuyo colapso pueda ocasionar daños personales (por ejemplo, un puesto de trabajo bajo la entreplanta), comprometer la estabilidad global, la evacuación o la compartimentación, será considerada estructura portante y, por tanto, deberá cumplir con las condiciones de la tabla 2.5.1, «Resistencia al fuego mínima de los elementos estructurales principales con función portante», del anexo II. A estos efectos, la estructura portante a considerar son los soportes de dichos pasos o entreplantas, sus suelos o forjados y escaleras de acceso. Asimismo, las escaleras de acceso deberán cumplir las condiciones establecidas para los recorridos de evacuación.
2. b) Toda entreplanta o paso elevado destinado únicamente a almacenamiento donde no exista un puesto de trabajo y su ocupación sea puntual, pero cuya densidad de ocupación sea mayor a 1 persona por cada 5 m² o cuya superficie total supere los 50 m² (incluyendo las zonas transitables y zonas destinadas a almacenamiento) deberá ser considerada origen de evacuación y cumplir con las condiciones de la tabla 2.5.1 del anexo II. Asimismo, las escaleras de acceso deberán cumplir las condiciones establecidas para los recorridos de evacuación.
3. c) En el resto de casos (entreplantas o pasos elevados destinados únicamente a almacenamiento donde no exista un puesto de trabajo ni encima ni debajo, su ocupación sea puntual, la densidad de ocupación no sea mayor a 1 persona por cada 5 m² y su superficie total no supere los 50 m²) serán considerados almacenamiento y, por lo tanto, se deberá cumplir únicamente con los requisitos establecidos para los sistemas de almacenaje.
4. d) Como alternativa a la resistencia al fuego requerida en los párrafos a) y b) anteriores, se podrá optar por no justificar la resistencia al fuego de la estructura portante de la entreplanta o paso elevado cuando estén situados en edificios de tipo B o C (o A_H o A_V si dicha estructura es independiente a la del edificio) y además todo el sector de incendio considerado disponga de un sistema fijo de extinción automática (el cual debe proteger todos los niveles y debe ser eficaz para lograr la refrigeración de la estructura) y un sistema para el control de humos y de calor según el apartado 8.3 del anexo III. La adopción de estas medidas será aplicable únicamente en entreplantas o pasos elevados cuya configuración permita una rápida disipación del calor y humo y el correcto funcionamiento de los sistemas de extinción. Además, la longitud de los recorridos de evacuación con origen en dichas zonas no debe superar la indicada en la tabla 2.3.1 del anexo II, no siendo aplicable en este caso la nota 4 de dicha tabla.
5. e) En los casos a), b) y d) la superficie de los pasos o entreplantas computa junto con la del sector de incendios en el que estén situados y, además, deben dotarse dichas zonas de las instalaciones de protección contra incendios recogidas en el anexo III.
6. f) Respecto a las clases de reacción al fuego de los elementos constructivos de las entreplantas y pasos elevados, se aplicarán los mismos requisitos que se piden a suelos y techos en la tabla 2.1.4 del anexo II.
7. g) A efectos de la aplicación del anexo II, los edificios con entreplantas o pasos elevados no se pueden considerar como edificios de una sola planta, salvo que la superficie de estos sea poco relevante respecto a la superficie total del sector (entendiendo como tal, a aquella que ocupe menos del 15 % de la superficie del sector).

3. Espacios abiertos ocupados por estructuras sustentantes de cerramientos formados por elementos textiles.

3.1 Los espacios abiertos ocupados por estructuras sustentantes de cerramientos formados por elementos textiles tanto en la cubierta como en el cerramiento perimetral, tales como carpas, deberán cumplir con las mismas condiciones que aplican a las áreas de incendio (configuración tipo D) en los anexos II y III, teniendo en cuenta las siguientes particularidades:

1. a) En lo relativo al anexo II, sección 5 («Resistencia estructural al incendio»), las estructuras sustentantes de cerramientos formados por elementos textiles, serán al menos R 30, excepto cuando se demuestre que el elemento textil, además de ser nivel T2 conforme a la norma UNE-EN 15619 o C-s2,d0 conforme a la UNE-EN 13501-1, presenta, en todas sus capas de cubrición, una perforación de superficie igual o mayor que 20 cm² tras el ensayo definido en la norma UNE-EN 14115.
2. b) En lo relativo a la evacuación de ocupantes y alumbrado de emergencia, deberán cumplirse requisitos análogos a los exigidos para los edificios, según lo indicado en sus respectivos apartados de los anexos II y III.
3. c) En lo relativo al anexo III, apartado 8, «Sistemas para el control de humos y de calor», deben disponerse de dichos sistemas cuando allí se determine en función de la superficie y nivel de riesgo. Alternativamente, en sustitución de estos sistemas, podrá admitirse que existan huecos o zonas abiertas (permanentemente abiertas o de apertura manual o automática) en la estructura que permitan la evacuación rápida de los humos en caso de inicio de un incendio, debiéndose justificar que se permite la evacuación del humo durante las primeras etapas de este.
4. d) Se aplicarán las distancias perimetrales fijadas en el anexo II, sección 1, apartado 1.5, letra a), entre el perímetro de la estructura sustentante y los edificios u otros establecimientos colindantes.
5. e) El resto de requisitos a cumplir serán análogos a los aplicables a áreas de incendio (configuración tipo D) en los anexos II y III.

3.2 En el caso de estructuras con cerramientos mixtos, es decir, que estén formadas conjuntamente por partes con cerramientos textiles y partes con cerramientos rígidos (elementos constructivos no textiles), siempre que la cubierta sea en su totalidad de cerramiento textil (pudiendo ser los cerramientos perimetrales rígidos) y teniendo una única planta sin elementos intermedios y un único sector de incendios, se clasificarán como configuración tipo C, debiendo cumplir con las características de esta configuración según el anexo I y sus requisitos correspondientes recogidos en los anexos II y III, y teniendo en cuenta las siguientes particularidades:

En lo relativo al anexo II, sección 5, su estructura tendrá al menos la resistencia (R) aplicable en configuración tipo C, excepto cuando se demuestre que el elemento textil, además de ser nivel T2 conforme a la norma UNE-EN 15619 o C-s2,d0 conforme a la UNE-EN 13501-1, presenta, en todas sus capas de cubrición, una perforación de superficie igual o mayor que 20 cm² tras el ensayo definido en la norma UNE-EN 14115. En este caso, también es de aplicación el requisito del apartado 1.3.4 de la sección 5 del anexo II, relativo a la señalización de esta particularidad.

3.3 Para el resto de casos de estructuras con cerramientos mixtos, no será aplicable lo dispuesto en los apartados 3.1 y 3.2 anteriores, debiendo clasificarse como configuración tipo A, B, C o D según proceda, y cumplir con los requisitos que les corresponda.

4. Almacenamientos de productos específicos.

A continuación, se detallan requisitos particulares para almacenamientos de productos específicos con características especiales.

4.1 Cereales, harinas, piensos y otros productos equiparables a estos.

Para los almacenamientos que se indican, se aplicarán las consideraciones siguientes:

4.1.1 Ámbito de aplicación.

Estos requisitos se aplicarán a establecimientos en edificios tipo C con sectores con nivel de riesgo intrínseco alto destinados exclusivamente al almacenamiento a granel de materiales con las siguientes características:

1. a) Su combustión sucede a velocidades lentas, prácticamente sin llamas y con una emisión de temperaturas menores que en el caso de combustibles más convencionales (tales como plásticos, papeles, cartón, madera o combustibles líquidos).
2. b) Las instalaciones de protección activa contra incendios basadas en mecanismos de extinción con agua establecidas en el reglamento no son efectivas de cara al control y extinción del incendio de estos materiales: Por una parte, porque su combustión es interna a la pila de almacenamiento y, por otra, y concretamente las referidas a los sistemas de rociadores automáticos de agua, porque el incendio no provoca el aumento de temperatura necesario para su activación.
3. c) Los mecanismos de extinción con agua pueden provocar su autoignición posterior.

Estas características se deberán justificar en el proyecto del establecimiento, mediante bibliografía o ensayos específicos, especialmente la relación tiempo-temperatura de su combustión. En cualquier caso, los cereales, piensos y harinas se considerarán incluidos entre estos materiales.

Los sectores donde se almacenen estos materiales no podrán incluir instalaciones accesorias a la actividad tales como instalaciones de secado.

4.1.2 Para la aplicación de los anexos II y III del presente reglamento, a estos almacenamientos se les aplicarán las siguientes consideraciones adicionales:

1. a) Superficie de los sectores de incendio: Se puede disponer de sectores de hasta 6.000 m². Sectores con superficies superiores a la indicada son posibles previa realización de un estudio a medida, aplicando la vía del artículo 5.1.b).
2. b) Recorridos de evacuación: La longitud máxima de los recorridos de evacuación puede ser de 50 metros si se dispone de dos o más salidas alternativas, o 35 metros si se dispone de una única salida. Estos accesos deben ser adecuados para que se pueda extraer en caso de incendio el material almacenado con las máquinas de trabajo.
3. c) Espacio exterior junto a la fachada: Deberá disponerse de un espacio libre de diez metros de ancho cercano a las salidas, que sea suficiente para el tendido de este material y posterior remojado para la extinción.
4. d) Sistemas manuales de alarma de incendios (pulsadores manuales): Se deberá disponer de pulsadores manuales cuando así lo establezca el anexo III. A tal efecto se puede obviar la colocación de pulsadores manuales en el interior de la nave y disponer tan sólo de pulsadores en cada uno de los accesos desde el exterior.
5. e) Sistemas de detección automática de incendios (detectores): Se deberá disponer de sistemas de detección cuando así lo establezca el anexo III. A tal efecto se puede optar por un sistema de detección automática adecuado al tipo de establecimiento y de actividad desarrollada, proponiendo los sistemas de detección tipo barrera o aspiración, o bien, en determinados casos (en función del tipo de ambiente) puede considerarse más idóneo el uso de cable térmico o sondas de temperatura, o alternativamente, detectores de llama.

   Alternativamente al uso de dichos sistemas, se podrá optar por realizar controles semanales de la temperatura interior de las pilas del material para detectar posibles combustiones interiores. Las sondas de temperatura se ubicarán de manera uniforme en toda el área de almacenamiento para asegurar que se registran datos representativos.

6. f) Extintores de incendio: Se deberá disponer de extintores de incendio cuando así lo establezca el anexo III. A tal efecto se puede obviar la colocación de estos extintores en el interior de la nave y disponer tan solo de un extintor en cada uno de los accesos desde el exterior.
7. g) Bocas de Incendio Equipadas (BIE): Se deberá disponer de BIE cuando así lo establezca el anexo III. A tal efecto se puede obviar la colocación de estas en el interior de la nave y disponer tan solo de una BIE en cada uno de los accesos desde el exterior. Es necesario disponer de una BIE que sirva en la zona prevista para extraer el material y esparcirlo a fin de remojarlo, o bien de un hidrante que la sustituya situado a menos de 40 metros de esta zona.

   Estas BIE serán de 25 mm con un racor independiente de 45 mm, con llave incorporada, para utilización de los Servicios de Extinción de Incendios y Salvamento.

8. h) Sistemas de rociadores automáticos de agua: No se considera necesario disponer de rociadores automáticos de agua en este tipo de almacenes dada la singularidad del material almacenado y de su combustión.
9. i) Sistemas para el control de humos y de calor: Se deberá disponer de estos sistemas cuando así lo establezca el anexo III. Preferentemente se optará por aberturas permanentes a nivel de cubierta o en cotas altas de fachada, a fin de garantizar que el polvo no impedirá la apertura de elementos cerrados.

   Para realizar el diseño del sistema (según norma UNE 23585 recogida en el RIPCI) se considerará que las dimensiones normalizadas de incendios deberán ser las correspondientes a la Categoría 4, aunque la altura de almacenamiento sea superior a la crítica, entendiendo que esta instalación únicamente servirá para facilitar la evacuación de las personas y la acción de los servicios de extinción en las etapas iniciales del incendio.

10. j) El resto de los requisitos de los anexos II y III no citados aquí serán de aplicación íntegra.

5. Cámaras frigoríficas.

5.1 Ámbito de aplicación.

Este apartado es de aplicación a las cámaras frigoríficas que ocupan todo un edificio, que conforman un sector de incendios, o bien, que se encuentran situadas dentro de uno (ocupando solamente una parte de dicho sector) de un establecimiento industrial, como alternativa en aquellos casos en los que justificadamente no pueda ser aplicable alguna de las exigencias previstas en el anexo III.

5.2 Consideraciones para la aplicación del anexo III.

1. a) En las cámaras frigoríficas con temperaturas de funcionamiento inferiores a 4°C no será preceptiva la instalación de sistemas de BIE en su interior, en cuyo caso, cuando se requiera su instalación según el anexo III, apartado 5.1, se deberán instalar junto a sus entradas.
2. b) Las cámaras frigoríficas cuyas dimensiones sean iguales o superiores a las superficies indicadas en el apartado 8.2 del anexo III deberán disponer de un sistema para el control de humos y de calor que cubra el interior de la cámara, según los criterios indicados en los apartados 8.2 y 8.3 del anexo III.
3. c) Las cámaras frigoríficas situadas en el interior de sectores de incendios a los que, en virtud del anexo III, apartado 8.2, se les exija un sistema para el control de humos y de calor, deberán disponer de dicho sistema de forma que este cubra tanto al sector como a la propia cámara frigorífica, con las siguientes consideraciones:

   El sector que contiene a la cámara deberá disponer de dicho sistema, según los criterios indicados en los apartados 8.2 y 8.3 del anexo III.

   Las cámaras frigoríficas situadas en el interior de estos sectores también deberán disponer de dicho sistema cuando la dimensión de la propia cámara sea igual o superior a las superficies indicadas en el citado apartado 8.2. Por el contrario, cuando la cámara sea de dimensiones inferiores, siendo esta igual o superior a 100 m² y estando ubicada en sectores de riesgo medio o alto, se dispondrá del sistema indicado en el apartado 8.4 del anexo III, o bien, se podrán aplicar, alternativamente, las siguientes medidas:

   1. i. Se instalará detección automática y alarma de incendios en los recintos frigoríficos. La alarma será audible también desde el exterior de la cámara.
   2. ii. Se instalarán rociadores automáticos en los recintos frigoríficos a partir de 500 m² de superficie. Los rociadores deben cubrir tanto el interior de la cámara, como el sector en que se encuadren. El tipo de rociadores a utilizar debe ser apropiado para que puedan funcionar a la temperatura de la cámara frigorífica. Alternativamente a la instalación de rociadores automáticos, también se admitirá la instalación de un sistema de inertización en la cámara, diseñado según la norma UNE-EN 16750.
4. d) En cámaras frigoríficas que conformen sectores de incendios, o que estén situadas en el interior de sectores de incendios a los que en virtud del anexo III, apartado 8.4, se permita un sistema simplificado (huecos de ventilación), no será preceptiva su instalación en el interior de la cámara si esta es de dimensiones inferiores a 100 m², pero sí en el sector que la contiene (en los casos en que la cámara ocupe solo una parte del sector). Cuando la propia cámara sea igual o superior a 100 m² y estando ubicada en sectores de riesgo medio o alto, se dispondrá del sistema indicado en el apartado 8.4 del anexo III en el interior de esta, o bien, se podrá aplicar alternativamente la siguiente medida:
   1. i. Se instalará detección automática y alarma de incendios en los recintos frigoríficos. La alarma será audible también desde el exterior de la cámara.
5. e) Las cámaras frigoríficas que conformen sectores de incendios, o que estén situadas en el interior de sectores de incendios, a los que en virtud del anexo III, apartado 7.1, se les exija un sistema fijo de extinción automática, dicho sistema deberá cubrir el interior de la cámara, así como el sector en el que se encuadre (en los casos en que la cámara ocupe solo una parte del sector). El tipo de sistema a utilizar debe ser apropiado para que pueda funcionar a la temperatura de la cámara frigorífica. Alternativamente, se admitirá la instalación de un sistema de inertización en el interior de la cámara, diseñado según la norma UNE-EN 16750.

6. Instalaciones situadas sobre cubiertas de edificios.

La existencia de instalaciones en el exterior, sobre las cubiertas de los edificios de los establecimientos industriales, no se recoge expresamente en los anexos I a III del reglamento. Por esto, en el presente apartado se detallan algunas consideraciones sobre ellas.

6.1 Ámbito de aplicación.

Instalaciones situadas en el exterior, sobre cubiertas de edificios de establecimientos industriales, que puedan representar una incidencia para la seguridad en caso de incendio del establecimiento.

6.2 Consideraciones generales para todo tipo de instalaciones sobre cubierta.

1. a) Deberá atenderse a la legislación específica que aplique a cada tipo de instalación, incluida la legislación de producto que regula sus elementos o componentes.

   En los casos en los que no exista legislación específica, o que esta no cubra los riesgos relativos a la seguridad en caso de incendio, se debe examinar y tener en consideración la casuística concreta tanto del edificio donde van a estar situadas las instalaciones, como sus características y condiciones de uso. Si se determina que estas pueden suponer un riesgo relevante para la seguridad en caso de incendio, se deberán aportar las soluciones adecuadas.

2. b) Respecto al cálculo del nivel de riesgo intrínseco (NRI) del anexo I, no es necesario contemplar la carga de fuego de estos elementos como parte del sector de incendio que esté debajo de la cubierta, al situarse estos en el exterior de los edificios.

6.3 Consideraciones específicas para las instalaciones de paneles fotovoltaicos sobre cubierta.

1. a) Debe considerarse el diseño y tecnología de los paneles y sus componentes auxiliares, los materiales con los que están fabricados (combustibilidad), así como la posible existencia de elementos de protección que mejoren su seguridad (tales como elementos que eviten el inicio del incendio, o que lo extingan o controlen). Debe tenerse en cuenta el estado actual de la técnica a la hora de utilizar paneles y componentes con las mejores prestaciones disponibles, y en función de esto, determinar si estas instalaciones son seguras por sí mismas, o si requieren de medidas adicionales a aplicar que, como mínimo, serán las indicadas en los siguientes párrafos.
2. b) Debe posibilitarse que en caso de incendio se corte la corriente de esta instalación para poder facilitar una intervención segura.
3. c) Se considera prioritario la posibilidad de que el SEIS pueda intervenir de forma rápida, por medio de los requisitos fijados en el anexo II, sección 4, «Intervención de los Servicios de Extinción de Incendios y Salvamento». Para ello debe tenerse en cuenta la situación y altura de la cubierta, sus accesos y si esta es transitable o accesible desde el exterior de la misma.
4. d) En instalaciones de grandes dimensiones (aquellas con algún lado superior a 45 metros de longitud) los paneles fotovoltaicos se deben separar en agrupaciones de dimensiones máximas de 45 m por 45 m, dejando franjas libres entre ellos que dificulten la propagación de un posible incendio, así como faciliten la intervención. La anchura de estas franjas debe ser de, al menos, 1,2 metros. Además, a partir de 500 m² de superficie, deberá disponerse de una franja perimetral de 1 metro de ancho alrededor de la instalación.
5. e) Debe evitarse que las instalaciones sobre cubierta puedan facilitar la propagación de un posible incendio entre varios sectores de un establecimiento, o desde (o hacia) otros establecimientos o edificios adyacentes, ya sea por su ubicación o disposición, por el cableado o por otros equipos o componentes auxiliares que puedan existir. Deberán respetarse las distancias mínimas para la compartimentación que se marcan en las figuras 2.11, 2.12, 2.13, 2.15 y 2.16 (según proceda) del anexo II, sección 2, apartado 2, «Cubiertas de edificios», también para los elementos combustibles (tales como los paneles fotovoltaicos) que se sitúen encima de la cubierta.
6. f) Deben tenerse en cuenta las características de la cubierta y si existe riesgo de que un incendio iniciado en las instalaciones fotovoltaicas (en los paneles o en el resto de componentes auxiliares) pudiera extenderse o causar daños en las plantas inferiores. Para ello puede optarse o bien por situar la instalación en cubiertas que por sus características no permitan que el fuego se expanda fácilmente, tales como aquellas que tengan una clase de reacción al fuego B_ROOF (t1), o alternativamente, colocar entre la instalación y la cubierta una capa que consiga los mismos efectos. No podrán existir zonas de la cubierta que no cumplan estas características ni debajo de las instalaciones, ni a una distancia inferior a un metro de su perímetro.
7. g) Complementariamente a los párrafos e) y f), en lo que respecta a las canalizaciones eléctricas, estas tendrán las características especificadas en el Reglamento Electrotécnico para Baja Tensión, para no trasladar el incendio a otros espacios. Se tendrá especial cuidado en el paso de estas canalizaciones entre cubiertas de sectores diferentes y cuando se pase desde la cubierta al interior del sector. Además, son de aplicación los requisitos del anexo II, sección 1, apartado 2, «Espacios ocultos», para el cableado que se sitúe dentro o debajo de la cubierta.
8. h) Puede eximirse la necesidad de aplicar los párrafos d) y f) en el caso de que se cuente con un sistema fijo de extinción automática que sea apto para proteger este tipo de instalaciones.

Anexo V. Relación de normas UNE y otras reconocidas internacionalmente
